Controladores eletrônicos de fluxo IntelliFlow

De 20% a 60% da energia usada para operar sistemas de ar comprimido é desperdiçada! Os maiores contribuidores para esse desperdício são os sistemas de ar operados em pressões elevadas.

O fato de que o ar comprimido, armazenado em altas pressões, poder fornecer uma capacitância efetiva para demandas súbitas de alto volume é amplamente conhecido.

Menos conhecido é o fato de que o armazenamento de pressões mais altas, que não são controladas e gerenciadas adequadamente, resultará não apenas em energia adicional para compressão a uma pressão mais alta (0,5% da energia para cada 1% de aumento de pressão), mas também em um consumo de ar significativamente maior por todos os usuários de ar comprimido (em alguns casos até 12% a mais)!

A aplicação do controle IntelliFlow da Ingersoll Rand utiliza efetivamente o armazenamento do sistema para compensar o alto uso aleatório de ar e evita a necessidade de aumentar toda a pressão do sistema. Da mesma forma, o controle IntelliFlow também elimina a necessidade de os compressores serem carregados no início ou em ciclo curto devido ao mesmo alto uso aleatório de ar.

Equilibrando a oferta e a demanda de pressão

A instabilidade da pressão, mesmo uma queda de pressão única, frequentemente faz com que os operadores elevem a pressão do ar. Mas essa correção também aumenta o consumo de ar de todos os processos mal regulados, incluindo a taxa de vazamento! Por exemplo, em um sistema de ar nominal de 100 psig, um aumento de 15 psig na pressão usará aproximadamente 10-12% mais ar comprimido e usará 7,5% mais energia para comprimir.

A instalação de um controlador IntelliFlow, combinado com armazenamento e controle adequados, fornecerá um efeito de capacitância (energia armazenada) para demandas repentinas de alto volume do sistema, eliminando os custos de energia e manutenção associados à elevação da pressão e adicionando lucro ao resultado final!

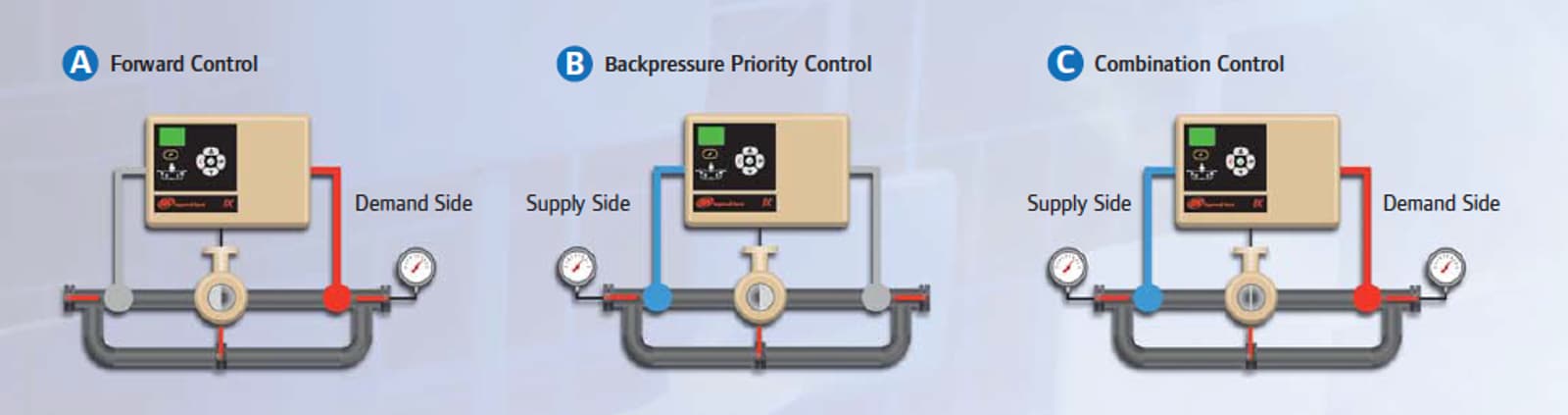

O IntelliFlow monitora constantemente a demanda de pressão do ar e se ajusta dinamicamente para utilizar o armazenamento, aumentar o fluxo de volume

e estabilizar a pressão conforme necessário (A).

O IntelliFlow também pode priorizar e proteger processos ou zonas críticas no sistema de ar. Muitos sistemas têm processos críticos de pressão, que podem parar de funcionar ou criar desperdício se a pressão cair abaixo de um nível mínimo. O controle de contrapressão do IntelliFlow (B) garante a priorização de pressão adequada para evitar esse problema.

Além disso, o “Combination Control” do IntelliFlow alterna automaticamente o controle entre o controle do sistema de avanço e o controle de prioridade de contrapressão (C) com base em pontos de ajuste definidos pelo usuário.

Product Drawing Exterior air compressor controllers intelliflow
  • Alta capacidade, baixa queda de pressão
  • Bypass manual de 3 válvulas com conexões
  • Controle de pressão para frente, contrapressão e combinação
  • Controle eletrônico (padrão)
  • Painel c-UL NEMA 12 montado
  • Vários pontos de ajuste de pressão
  • Contatos auxiliares
  • Sensores de pressão dupla montados
  • Pronto para comunicação de rede
  • Pronto para visualização da Série X
  • Montagem completa montada e com fio
