Dreno Pneumático de Remoção de Condensados sem perdas Liquidator

Liquidator™ é uma solução pneumática de remoção de condensados sem perdas. Ele usa sensores de esfera flutuante para determinar quando o reservatório de drenagem está cheio e abre a válvula de drenagem. O Liquidator mantém um nível mínimo de líquido dentro do reservatório para garantir que apenas o condensado seja removido do sistema e que o ar de processo não escape pelo orifício de drenagem.
Características
  • Conforme o condensado entra no reservatório de acumulação, o ar retorna ao sistema.
  • A boia esférica sobe conforme o condensado se acumula no reservatório.
  • A corda da boia estica conforme a boia sobe.
  • O braço de ligação é puxado lateralmente pela corda
  • A linha do ar-piloto é aberta e pressuriza o cilindro do pistão.
  • O ar piloto comprime um pistão pneumático para abrir a válvula de descarga e drenar o condensado do reservatório.
  • A linha do ar piloto fecha e o pistão pneumático retrai conforme a boia afunda.

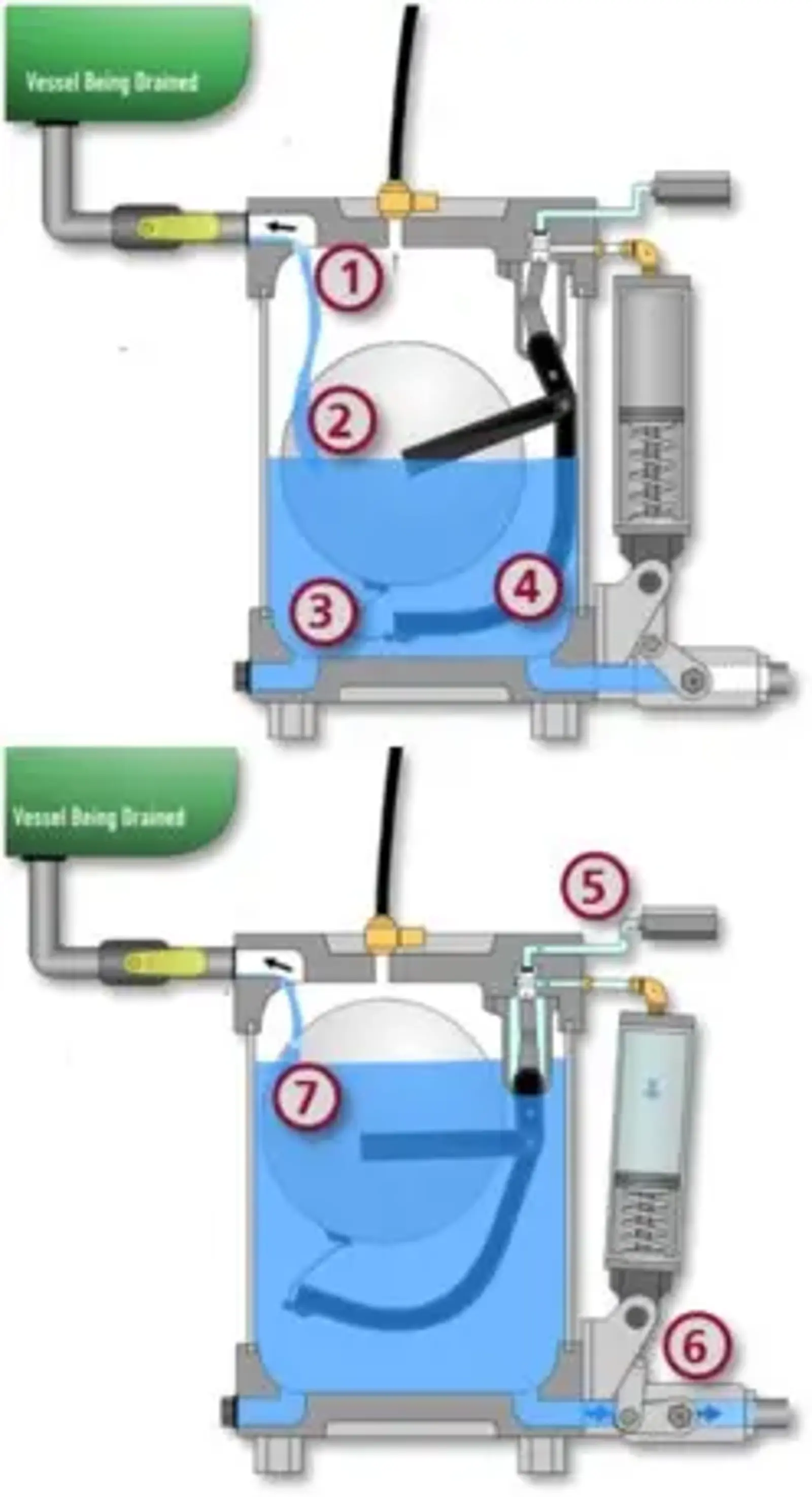

Product Drawing Exterior liquidator zero loss
