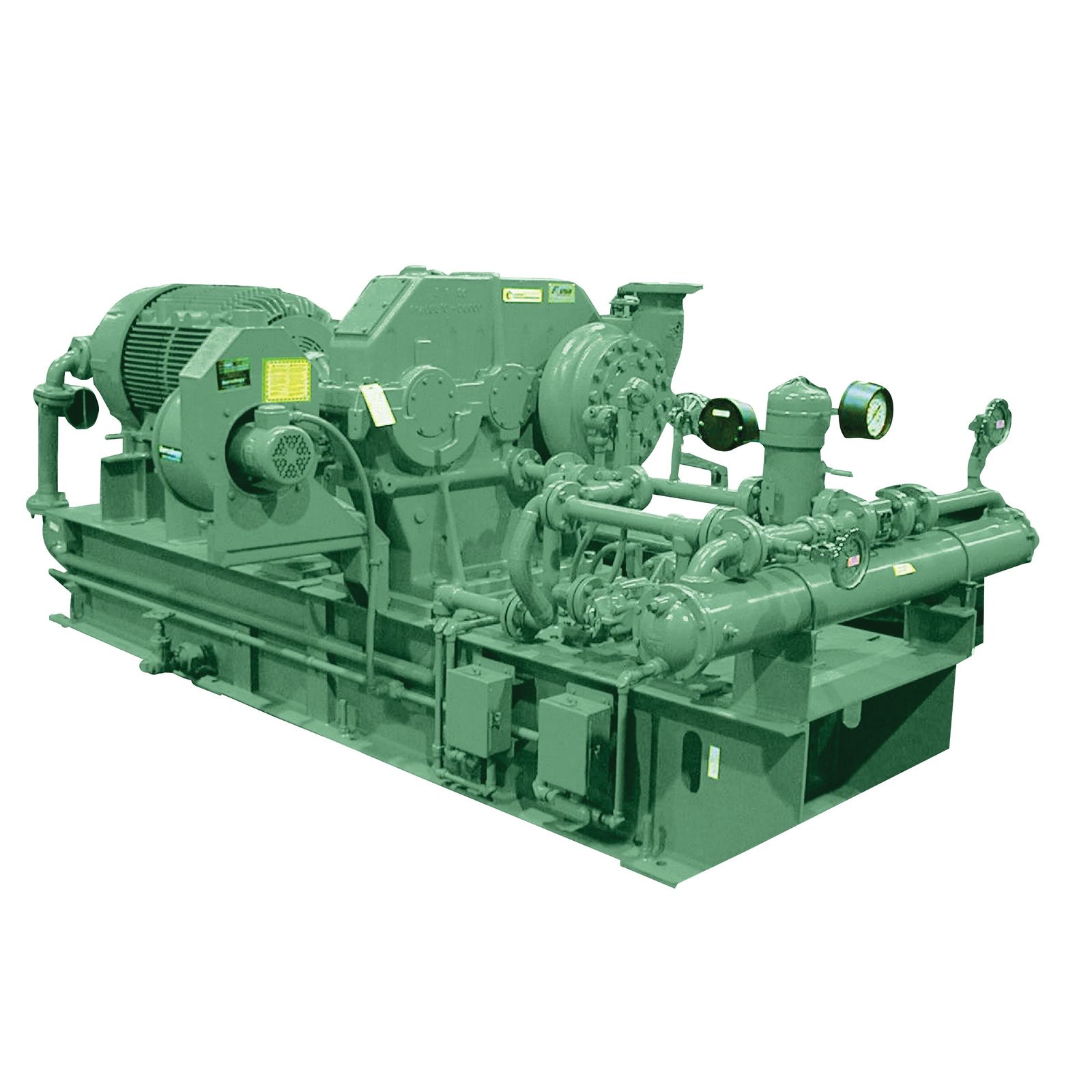

MSG(다단 기어드) 컴프레서는 뛰어난 설계 유연성을 제공합니다. MSG 압축기는 다양한 구성이 가능한 애플리케이션 엔지니어링 제품입니다:
- 70~3800m3/분(2500~135,000CFM) 유량
- 최대 18,650kW(25,000마력) 이상의 입력 용량
- 방전 압력 100바그(1450psig)
오일 프리 공기 및 가스
- 시스템 오염 방지
- 오일 캐리오버로 인한 압축 공기 파이프라인 화재 발생 가능성 감소
- 오일이 함유된 응축수로 인한 고비용 폐기물 처리 불필요
- 배출 시 오일 분리 필터의 비용과 유지보수 필요성 제거
- 높은 신뢰성. MSG 원심 컴프레서는 다음과 같은 이유로 매우 안정적으로 설계되었습니다. 보수적인 고품질 기어 설계수명이 긴 피니언 베어링 설계저속에서 흡수되는 추력 하중스테인리스 스틸 압축 요소
MSG 원심 컴프레서는 양변위 또는 다른 원심 컴프레서보다 전반적인 작동 효율이 더 높습니다.
- 풀 로드, 부분 로드 및 무부하에서 탁월한 효율성 제공
- 낮은 유지보수 비용
- 낮은 컴프레서 운영 수명 주기 비용
- 고신뢰성 설계로 가동 시간 증가(기본적인 안정성을 위해 여러 대의 장치를 설치할 필요가 없음)
- 압축 과정에서 미끄러지거나 마찰되는 부분이 없어 마모를 유발하여 효율을 떨어뜨릴 수 있습니다
간편한 작동/유지보수
- 최첨단 MAESTRO 제어 시스템
- 모든 공정 조건에 맞는 완전 자동화된 운영
- 머신 자가 진단
- 압축 요소는 마모되지 않거나 주기적으로 교체할 필요가 없습니다
- 빠른 점검을 위해 수평으로 분리된 기어박스에 접근 가능
- 탈착식 인터쿨러 및 애프터쿨러 번들로 청소가 간편합니다
간단한 설치
- 공통 베이스에 컴프레서, 윤활 시스템, 인터쿨러, 샤프트 커플링, 커플링 가드, 상호 연결 배관 등이 있습니다
- 특별한 기반이 필요 없는 간편한 설치
- 손쉬운 구성 요소 접근성
- 사이트 연결 지점 유연성
- 필요한 바닥 면적 감소
- 동적 압축 프로세스는 맥동이 없으므로 추가적인 감쇠 장비를 설치할 필요가 없습니다.
엔지니어링 공기 애플리케이션
- 산업용 가스
- 계측기 공기
- 미국석유협회(API) 표준
- 그을음 송풍기
- 대형 플랜트 공기
- 전력 산업 관련
가스 컴프레서 애플리케이션
- 연료 가스 부스팅
- 천연 가스 수집
- 탄화수소 냉매 가스
- 일산화탄소
- CO2(습식 또는 건식)
- SynGas
- 저분자량 재활용 가스
- 고압 질소
- 매립 가스
MSG 원심 컴프레서는 설계부터 특별합니다.
- 기어박스당 1개, 2개 또는 3개의 로터, 최대 6단계
- 부품에 쉽게 접근할 수 있는 수평 분할선
가스 흐름 배열
MSG 원심 컴프레서는 가스 흐름 구성 요소의 고급 배열을 특징으로 합니다. 이 방식의 장점은 다음과 같습니다:
- 난기류로 인한 마찰을 줄이기 위한 기체 이동 유도
- 높은 등온 효율을 제공하기 위해 모든 단계가 끝난 후 공기가 냉각됩니다
공기 흐름 다이어그램
- 컴프레서 입구
- 1단계 컴프레서 볼류트
- 냉각수
- 냉각수 부족
- 1단계 인터쿨러
- 2단계 컴프레서 볼류트
- 2단계 인터쿨러
- 3단계 컴프레서 볼류트
- 컴프레서 방전
