ท่อส่งอากาศอัดอาจส่งผลกระทบต่อประสิทธิภาพของระบบของคุณได้อย่างไร

สำหรับบริษัทที่ต้องการเพิ่มท่อส่งอากาศอัดเพื่อขยายกิจการหรือติดตั้งอุปกรณ์การผลิตใหม่ การออกแบบโครงสร้างท่อส่งอากาศอัดมีความสำคัญอย่างยิ่งต่อประสิทธิภาพและความน่าเชื่อถือของระบบโดยรวม แม้ว่านักออกแบบส่วนใหญ่จะพิจารณาปั๊มลมแบบปรับความเร็วได้ (VSD) หรือระบบควบคุมเพื่อเพิ่มประสิทธิภาพของระบบ แต่ระบบท่อก็ยังคงเป็นปัจจัยสำคัญที่ส่งผลต่อการเพิ่มประสิทธิภาพของระบบเช่นกัน การปรับปรุงระบบท่อสามารถช่วยเพิ่มประสิทธิภาพโดยรวมของระบบได้อย่างมาก

มีสี่สิ่งที่จะต้องพิจารณาในการตรวจสอบว่าท่อมีผลต่อประสิทธิภาพของระบบอย่างไร:

1. ขนาดเส้นผ่านศูนย์กลางท่อ – ท่อที่มีขนาดเล็กเกินไปจะทำให้ความดันลดลงมาก หากระบบสูญเสียแรงดัน ธุรกิจก็จะสูญเสียรายได้ เพราะต้องผลิตอากาศเพิ่มขึ้นเพื่อชดเชยความแตกต่างของแรงดันนั้น
2. การออกแบบวงจรปิดในท่อหลักไม่สมบูรณ์ ส่งผลให้เกิดแรงดันสูงเกินไปในฝั่งจ่ายเพื่อชดเชยการสูญเสียแรงดัน
3. การเชื่อมต่อ – การเชื่อมต่อที่ไม่ดีอาจทำให้เกิดการรั่วซึมได้ หากการดำเนินงานขาดการไหลเวียนของอากาศ พวกเขาก็จะสูญเสียรายได้ เมื่ออากาศรั่วออกจากระบบอัดอากาศ จะต้องสร้างอากาศเพิ่มขึ้นเพื่อชดเชยพลังงานที่สูญเสียไป
4. วัสดุที่ใช้ในการก่อสร้าง – วัสดุที่ใช้ทำท่อบางชนิดมีความเสี่ยงต่อการกัดกร่อนและการสูญเสียแรงดันมากกว่าวัสดุชนิดอื่น

ขนาดเป็นเรื่องสำคัญ

โดยทั่วไปแล้ว ระบบท่อจะถูกออกแบบให้รองรับปริมาณการไหลที่คาดการณ์ไว้ ณ เวลาที่ก่อสร้างครั้งแรก อาจเป็นไปได้ว่าระบบมีการขยายตัวโดยที่ระบบท่อหลักไม่ได้ขยายตัวตามไปด้วย หรือการดำเนินงานอาจมีปัญหาเกี่ยวกับขนาดท่อหรือข้อต่อในห้องปั๊มลม โดยทั่วไปแล้ว ขนาดของท่อจะถูกกำหนดตามขนาดของจุดเชื่อมต่อของชิ้นส่วน เช่น ขนาดทางเข้าและทางออกของตัวกรอง หรือขนาดทางออกของปั๊มลม กลยุทธ์นี้ไม่ได้คำนึงถึงเกณฑ์สำคัญ เช่น อัตราการไหล ความดัน หรือระยะทางที่จำเป็นสำหรับการส่งผ่าน ตัวอย่างเช่น พิจารณาท่อขนาดเส้นผ่านศูนย์กลาง 2 นิ้วที่เชื่อมต่อกับทางออกของตัวกรองแบบเกลียวขนาด 2 นิ้ว ซึ่งออกแบบมาสำหรับอัตราการไหล 1,000 ลูกบาศก์ฟุตต่อนาที (cfm) หากตัวกรองนี้กรองอากาศได้ 1,000 ลูกบาศก์ฟุตต่อนาที (cfm) ที่ความดัน 100 ปอนด์ต่อตารางนิ้ว (psig) ท่อที่มีขนาดเล็กเกินไปจะสูญเสียความดันมากกว่า 5 psi ในระยะท่อเพียง 100 ฟุต ซึ่งอาจมีค่าใช้จ่ายประมาณ $3,000 ต้องใช้พลังงานต่อปีเพื่อเอาชนะความแตกต่างของความดัน

การเพิ่มขนาดท่อช่วยลดการสูญเสียแรงดันและยังเพิ่มความจุของระบบอีกด้วย แม้ว่าการเพิ่มค่าความจุไฟฟ้าจะช่วยเพิ่มประสิทธิภาพของระบบ แต่ก็ต้องคำนึงถึงปัจจัยเชิงพาณิชย์ด้วยเช่นกัน หากธุรกิจต่างๆ ออกแบบท่อสำหรับอัตราการไหล 1 psig หรือน้อยกว่าต่อท่อ 100 ฟุต ขนาดท่อดังกล่าวถือว่าเหมาะสมในเชิงพาณิชย์ แต่ปัจจัยอื่นๆ อาจมีผลต่อการตัดสินใจเลือกขนาดเส้นผ่านศูนย์กลางของท่อด้วย

การวนเป็นวงกลม

หากการออกแบบระบบจ่ายอากาศอัดเป็นแบบท่อหลักที่มีท่อแยกย่อย แทนที่จะเป็นแบบวงแหวนที่มีท่อแยกย่อย โรงงานอาจต้องพิจารณาถึงวิธีการเดินท่อขนานจากปลายท่อหลักกลับไปยังจุดกำเนิดอากาศ แล้วเชื่อมต่อท่อทั้งสองเข้าด้วยกันที่ปลายแต่ละด้าน เพื่อสร้างการออกแบบแบบวงจรปิดในท่อหลัก การออกแบบนี้ช่วยให้มั่นใจได้ว่าแรงดันจะเท่ากันทุกจุดในวงจร การออกแบบท่อส่งหลักแบบตรงที่มีท่อแตกแขนงอาจทำให้ผู้ใช้งานคนสุดท้ายได้รับอากาศไม่เพียงพอ และสร้างสถานการณ์ที่ความดันของระบบโดยรวมเพิ่มสูงขึ้นอย่างไม่มีประสิทธิภาพเพื่อชดเชยการสูญเสียความดันที่ปลายท่อ นี่เป็นรายละเอียดพื้นฐานแต่กลับถูกมองข้ามไปบ่อยครั้ง นอกจากนี้ ยังมีปัจจัยอื่นๆ ที่อาจทำให้ผู้ใช้งานรายสุดท้ายขาดอากาศได้ เช่น เหตุการณ์อากาศรั่วไหลครั้งใหญ่ที่เกิดขึ้นในระบบ ควรวัดขนาดก่อนเพื่อตรวจสอบว่าผู้ใช้จะได้รับแรงดันที่เหมาะสมสำหรับการใช้งานหรือไม่

จุดเชื่อมต่อ

อีกหนึ่งจุดอ่อนในการออกแบบระบบปั๊มลมคือบริเวณที่ท่อต่างๆ มาบรรจบกัน ไม่ว่าจะเป็นข้อต่อ ตัวกรอง ตัวควบคุม หรือวาล์ว การเชื่อมต่ออากาศอัดล้วนเป็นแหล่งที่มาของการรั่วไหลได้ทั้งสิ้น การใช้ซีลที่เหมาะสมและส่วนประกอบที่มีคุณภาพจะช่วยลดโอกาสการสูญเสียที่เกิดจากการรั่วไหลได้ การตรวจสอบการรั่วไหลอย่างสม่ำเสมอถือเป็นแนวทางปฏิบัติที่ดีที่สุด และช่วยในการวางแผนกลยุทธ์การบำรุงรักษาและเพิ่มประสิทธิภาพของระบบให้ดียิ่งขึ้น

กระแสความนิยมแบบท่อ

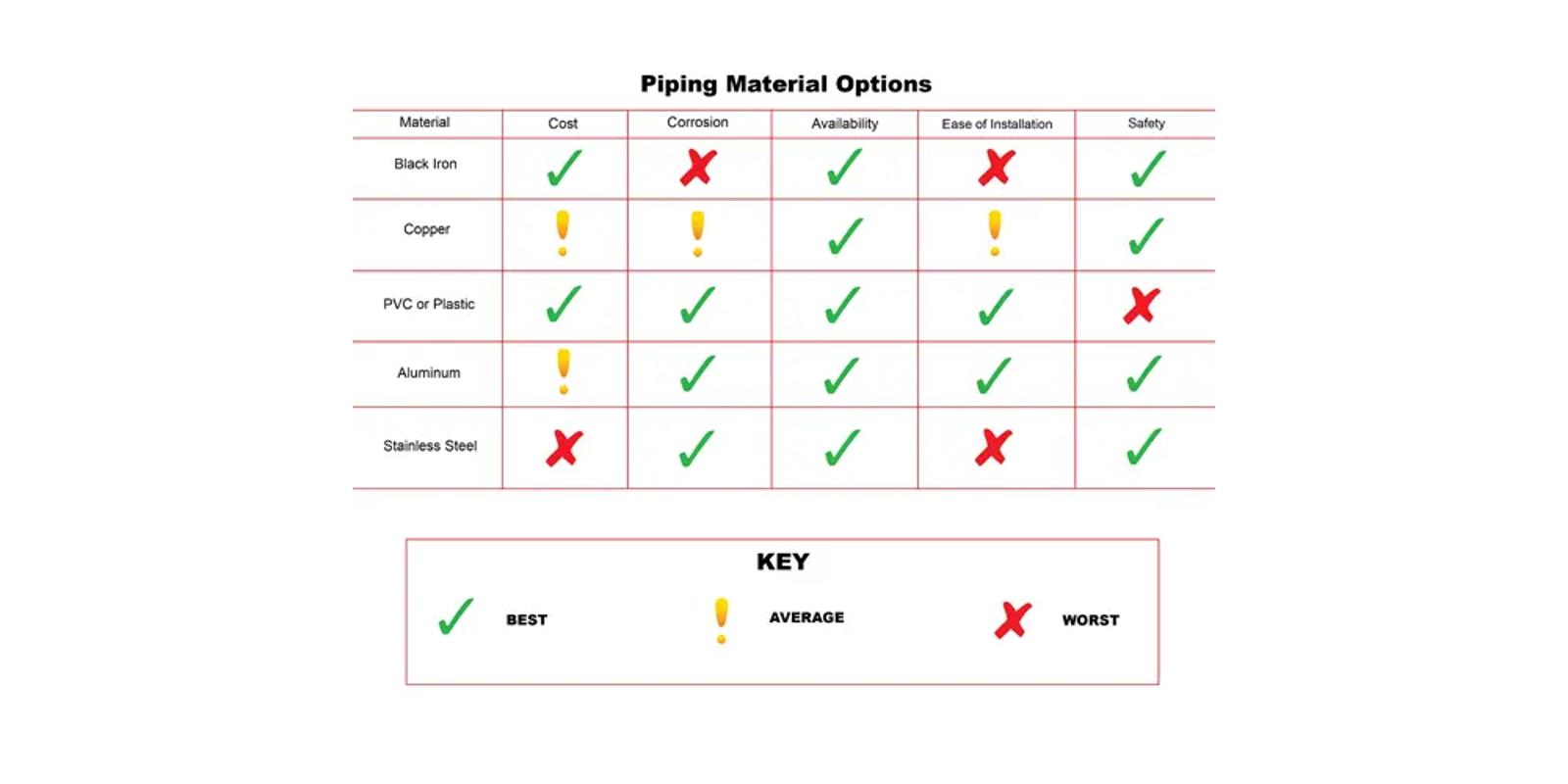

วัสดุที่ใช้ทำท่อมีให้เลือกหลากหลาย ได้แก่ เหล็กดำ ทองแดง พีวีซีหรือพลาสติก อลูมิเนียม และสแตนเลส แม้ว่าท่อเหล็กสีดำจะดูไม่น่าตื่นเต้นอะไร แต่ก็ยังนิยมใช้สำหรับระบบอัดอากาศอยู่ดี ถึงแม้จะมีทางเลือกที่ดีกว่าก็ตาม เหล็กดำกักเก็บอากาศอัดในสภาพแวดล้อมที่มีความชื้นและออกซิเจนสูง ทำให้เกิดการกัดกร่อนอย่างรวดเร็วและในที่สุดก็ก่อให้เกิดคราบตะกรันที่ไม่พึงประสงค์ และ/หรือตะกอนที่เคลื่อนตัวผ่านระบบท่อ เป็นอันตรายต่ออุปกรณ์การผลิตที่มีมูลค่าสูงและมีความละเอียดอ่อน การไหลแบบราบเรียบถูกขัดจังหวะและเกิดการลดลงของความดันเนื่องจากการไหลแบบปั่นป่วน บางโรงงานอาจใช้ทองแดง หรือแม้แต่คอมโพสิต เช่น PVC เป็นทางเลือกอื่น การใช้ PVC กับอากาศอัดมีความเสี่ยงด้านความปลอดภัยโดยธรรมชาติ ท่ออาจเปราะและแตกหักได้

อะลูมิเนียมไม่กัดกร่อนและมีต้นทุนการจัดหาที่สมเหตุสมผล ผู้จำหน่ายหลายรายจำหน่ายท่ออลูมิเนียมที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานกับอากาศอัด มีขนาดเส้นผ่านศูนย์กลางให้เลือกสูงสุดถึง 10 นิ้ว ท่ออลูมิเนียมมีพื้นผิวเรียบ ทำให้มีความต้านทานต่ำ แรงดันตกต่ำ และทนต่อการกัดกร่อน นอกจากนี้ยังมีน้ำหนักเบา ใช้งานง่าย และมีการเชื่อมต่อที่ไม่ซับซ้อน ทำให้ติดตั้งได้รวดเร็วยิ่งขึ้น โดยทั่วไปแล้ว อะลูมิเนียมมักมีต้นทุนการลงทุนเริ่มต้นที่สูงกว่า แต่มีค่าใช้จ่ายในการติดตั้งที่ต่ำกว่า เมื่อเทียบกับวัสดุอื่นๆ

สุดท้ายแล้ว วัสดุที่มีคุณสมบัติดีที่สุดทั้งในด้านประสิทธิภาพและความทนทานต่อการกัดกร่อนคือสแตนเลส แต่โดยทั่วไปแล้วราคาสูงมากทั้งในส่วนของค่าวัสดุและค่าติดตั้ง

ปรึกษาผู้เชี่ยวชาญด้านระบบปั๊มลมของคุณเพื่อขอข้อมูลเพิ่มเติมเกี่ยวกับวิธีการออกแบบท่อส่งอากาศที่เหมาะสมที่สุดสำหรับระบบปั๊มลมของคุณ แทนที่จะลดผลกำไรลง
