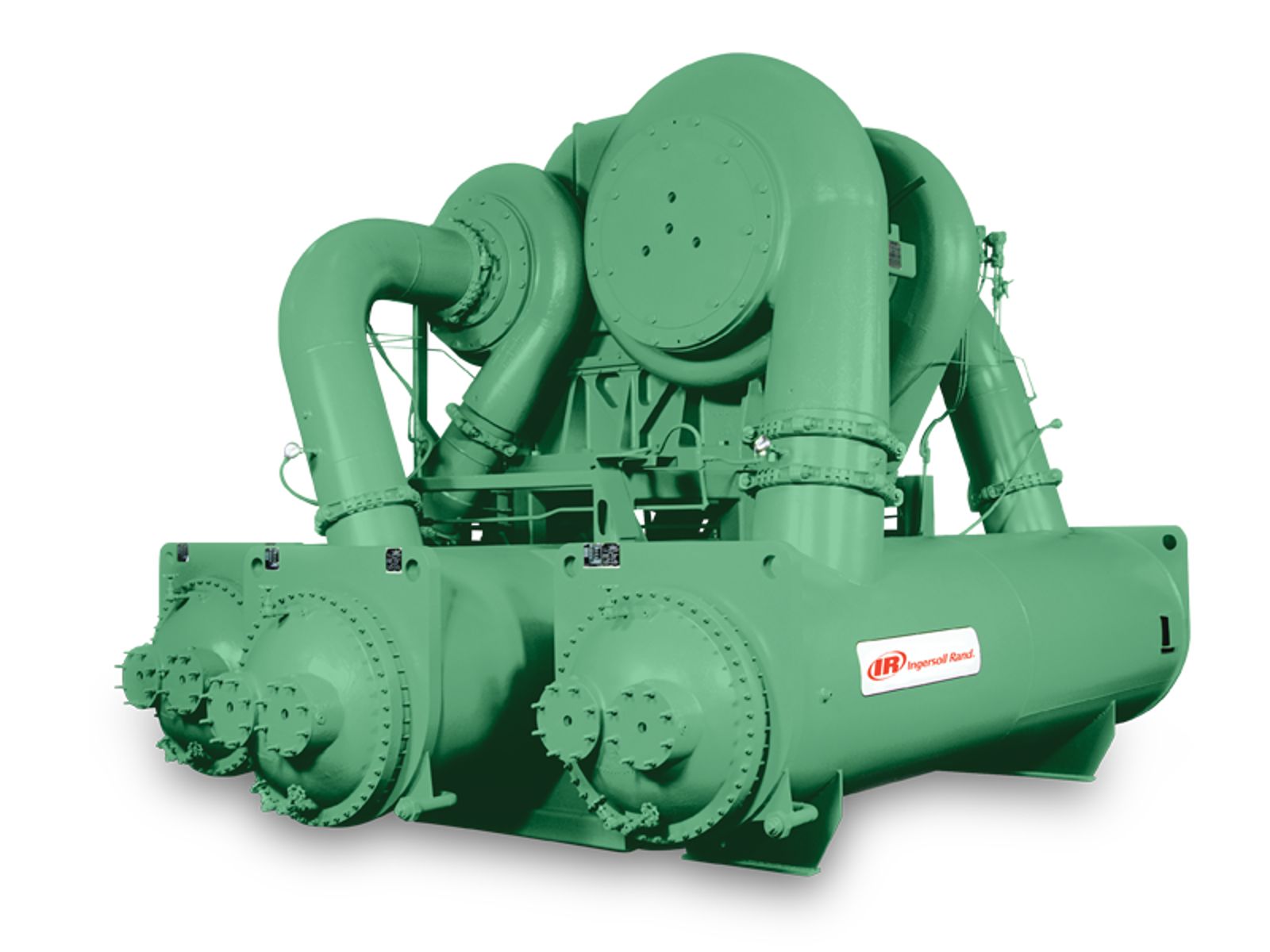

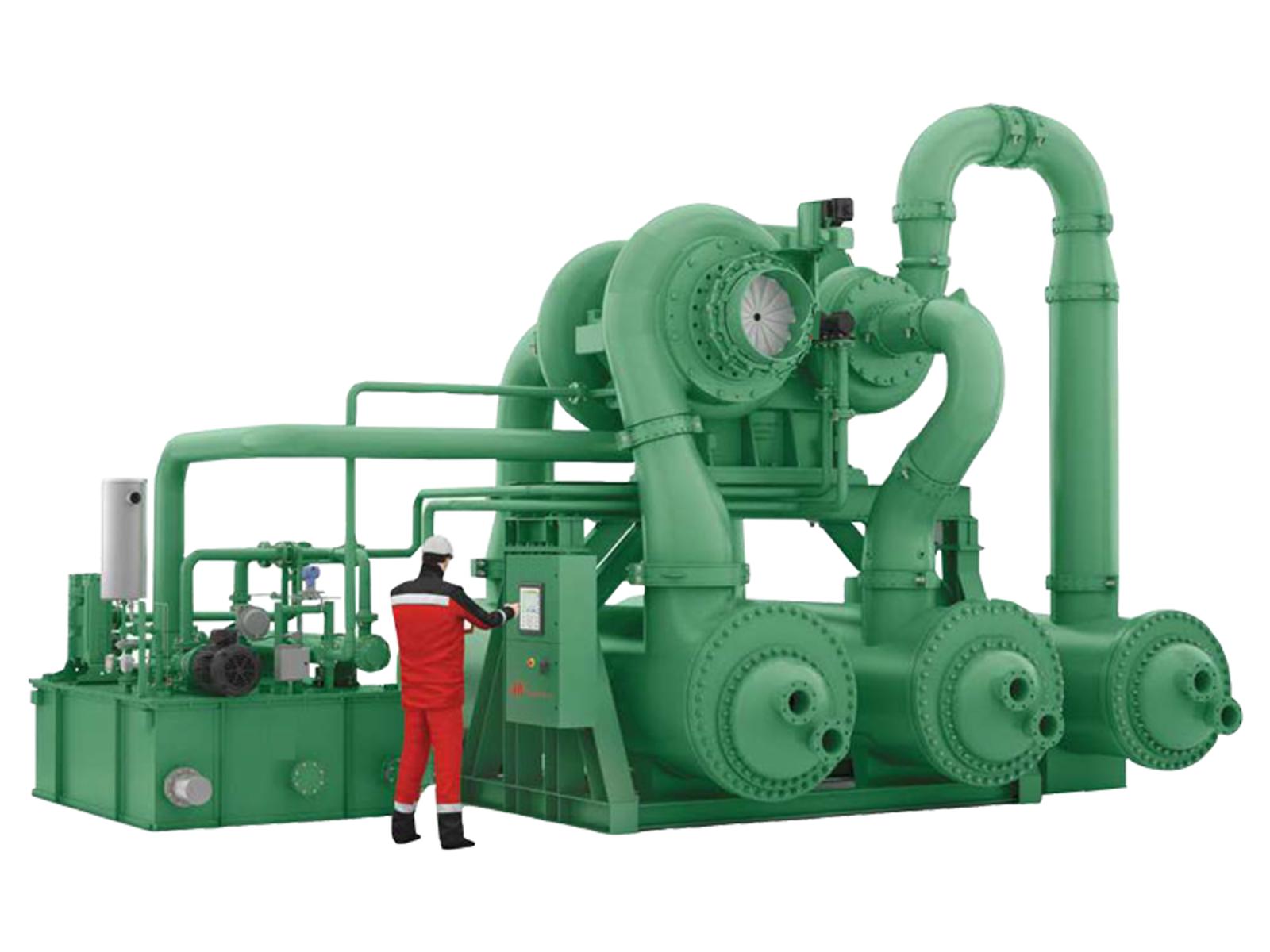

Compresores de gas y aire centrífugos de ingeniería MSG®

Los compresores de aire y gas MSG® (Multi-Stage Geared) de Ingersoll Rand están diseñados por expertos para aumentar la productividad, reducir los costes operativos y simplificar el mantenimiento en su entorno de producción. Cada compresor MSG® está diseñado a medida para satisfacer las demandas específicas de su aplicación, ofreciendo un rendimiento excepcional incluso en las condiciones más exigentes. Con una amplia gama de configuraciones que ofrecen caudales de 4.200 a 230.000 m³/h (2.500 a 135.000 CFM), estos compresores están diseñados para adaptarse con precisión a los requisitos de su proceso. Descubra la combinación ideal de eficiencia y fiabilidad con los compresores de aire y gas MSG® de Ingersoll Rand.

Sin aceite:

100% exento de aceite según la certificación ISO 8573-1
Evita la contaminación del sistema
No se produce la costosa eliminación de residuos asociada al condensado cargado de petróleo
Elimina el gasto y el mantenimiento de los filtros de separación de aceite en la descarga.

Diseño eficiente: Los componentes aerodinámicos de alta eficiencia se combinan con bajas pérdidas mecánicas e IGV de conservación de potencia para proporcionar hasta un 5% más de potencia específica que los modelos de la competencia.

Fiabilidad robusta: Diseño fiable líder en el sector con rodamientos de piñón partido de eficacia probada, engranaje AGMA 13, un robusto sistema de gestión del empuje y elementos de compresión de acero inoxidable.

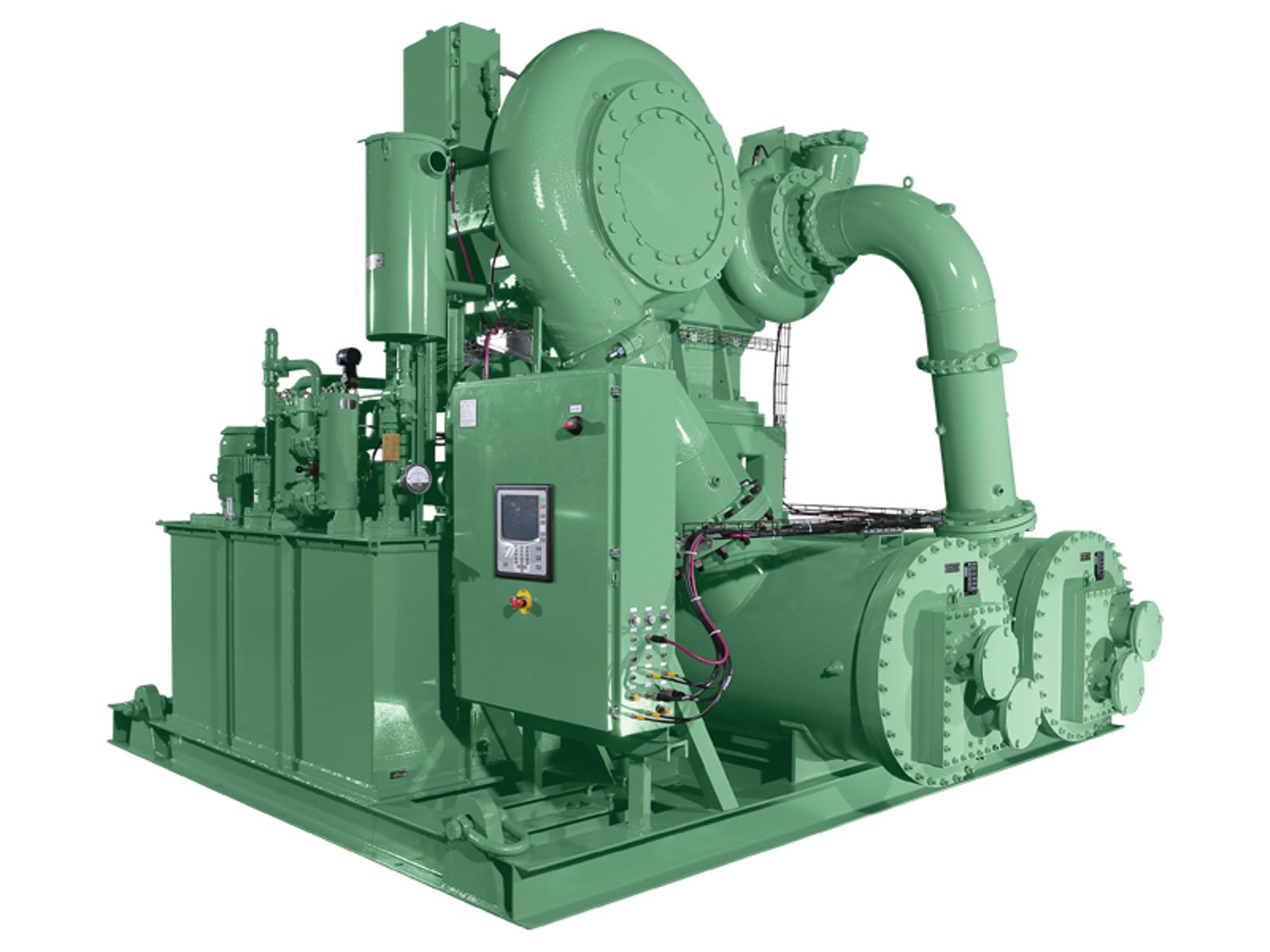

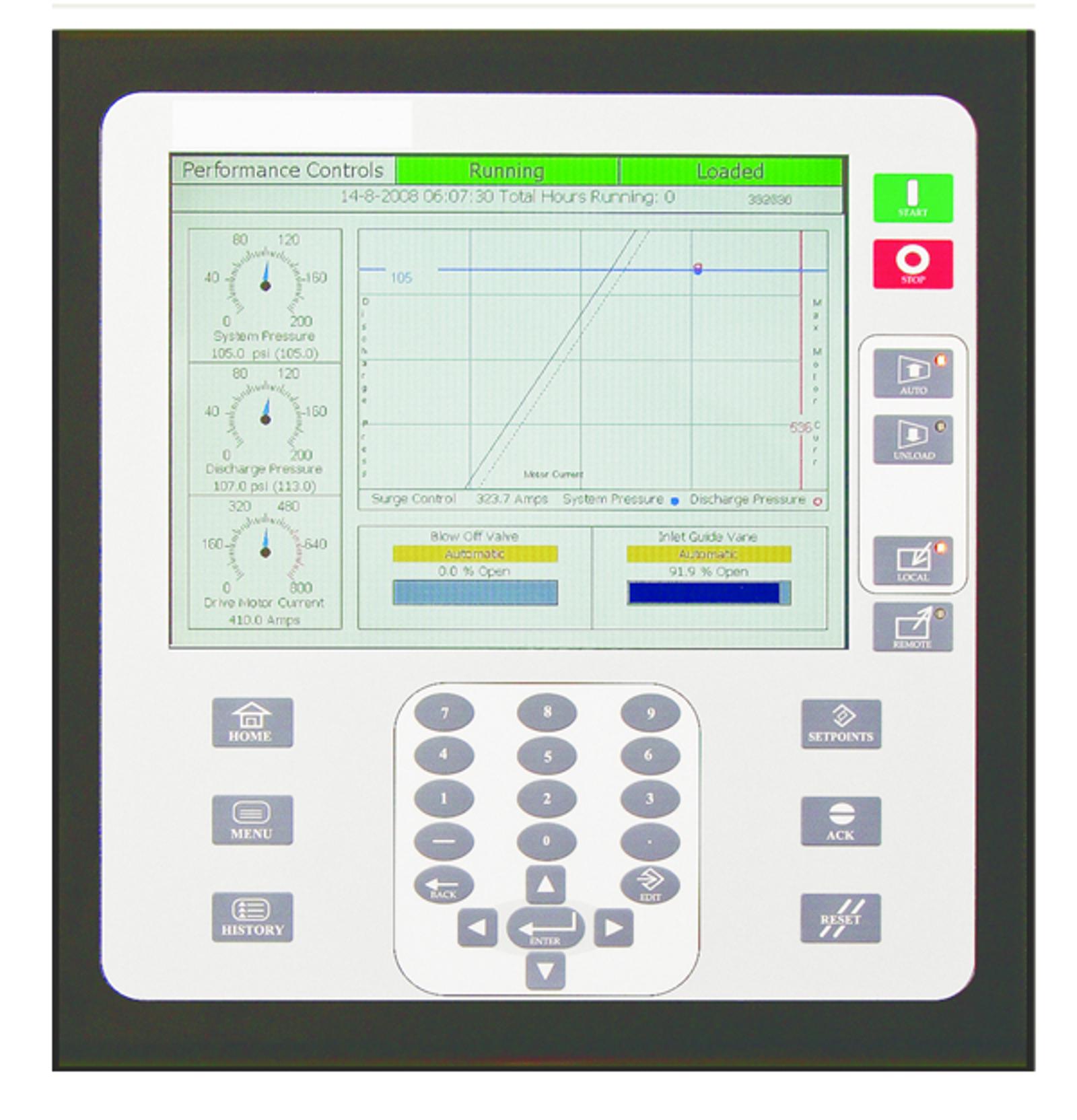

Control intuitivo: Los controladores MAESTRO incluyen un servidor web y un puerto USB, pueden supervisar y controlar varias unidades, y se integrarán con los sistemas host in situ para optimizar el rendimiento.

Flexibilidad operativa: Con un rango de reducción que normalmente supera el 30%, los compresores MSG® pueden utilizarse en una mayor variedad de escenarios de demanda sin necesidad de descargar o parar durante periodos de baja demanda de aire comprimido. La aleta guía de entrada estándar

Menos tiempo de inactividad: Nuestros compresores están diseñados para simplificar la instalación y el mantenimiento con una caja de engranajes dividida horizontalmente y haces de refrigeradores limpiables in situ.

Bajo coste total de propiedad: La energía necesaria para alimentar un sistema de aire comprimido es el mayor coste asociado a un compresor. Por eso es importante tener en cuenta el coste total del ciclo de vida del compresor, incluida la inversión inicial, el consumo de energía y los costes de mantenimiento.

Bajo coste del ciclo de vida del compresor:

Excelente rendimiento a plena carga, carga parcial y en vacío
Bajo coste de mantenimiento
Mayor tiempo de actividad gracias a un diseño de alta fiabilidad
Sin partes deslizantes o que rocen en el proceso de compresión que puedan causar desgaste y pérdida de eficacia

Facilidad de uso y mantenimiento

Los compresores MSG® son fáciles de usar y están diseñados para ser sencillos:

Elementos de compresión duraderos: No es necesario sustituirlos periódicamente
Diseño accesible: caja de cambios dividida horizontalmente para inspecciones rápidas
Fácil limpieza: paquetes de intercooler y postenfriador extraíbles

Instalación sencilla

La instalación se ha simplificado para mayor eficacia y comodidad:

Diseño integrado: el compresor, el sistema de lubricación, los intercoolers, el acoplamiento, las tuberías, etc., pueden montarse todos sobre una base común
No necesita cimientos especiales: proceso de configuración simplificado
Disposición compacta: ocupa menos espacio
Puntos de conexión flexibles: adaptables a las necesidades específicas del lugar
Funcionamiento sin pulsaciones: la compresión dinámica elimina la necesidad de equipos de amortiguación

Los compresores centrífugos MSG® están diseñados para la excelencia:

Las configuraciones incluyen uno, dos o tres rotores con hasta seis etapas por reductor
Caja de engranajes dividida horizontalmente para facilitar el mantenimiento
Engranaje personalizado para una velocidad y eficiencia óptimas
Rodamientos de piñón basculante de alta fiabilidad
Collares de empuje estándar en el eje del piñón
Opciones de sellado Ingersoll Rand ofrece una gama completa de disposiciones de sellado para satisfacer las necesidades específicas de su aplicación:
- Estándar tipo laberinto
- Estilo babbitted
- Anillo de carbono
- Simple, tándem o dobleCara seca

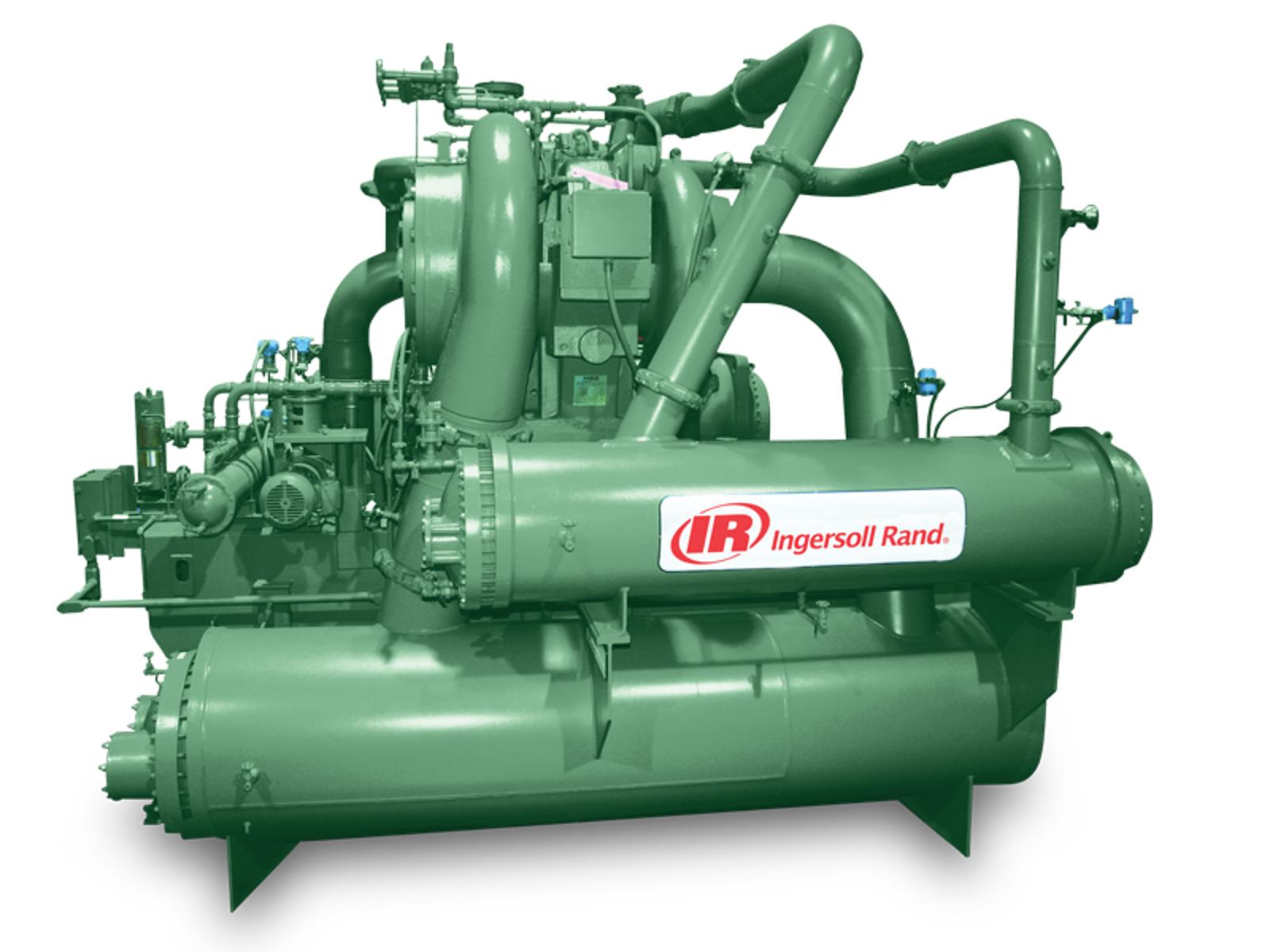

Disposición del flujo de gas: Los compresores centrífugos MSG® TURBO-AIR están diseñados con una innovadora disposición de los componentes de flujo de gas.
Controles personalizados basados en PLC: Los sistemas basados en PLC ofrecen un control avanzado para paquetes con un elevado número de entradas/salidas (E/S), múltiples lazos de control de circuitos de gas o aplicaciones multiproceso. Ingersoll Rand puede diseñar, programar y suministrar sistemas PLC de los principales proveedores, totalmente integrados y cableados a su paquete de compresores.

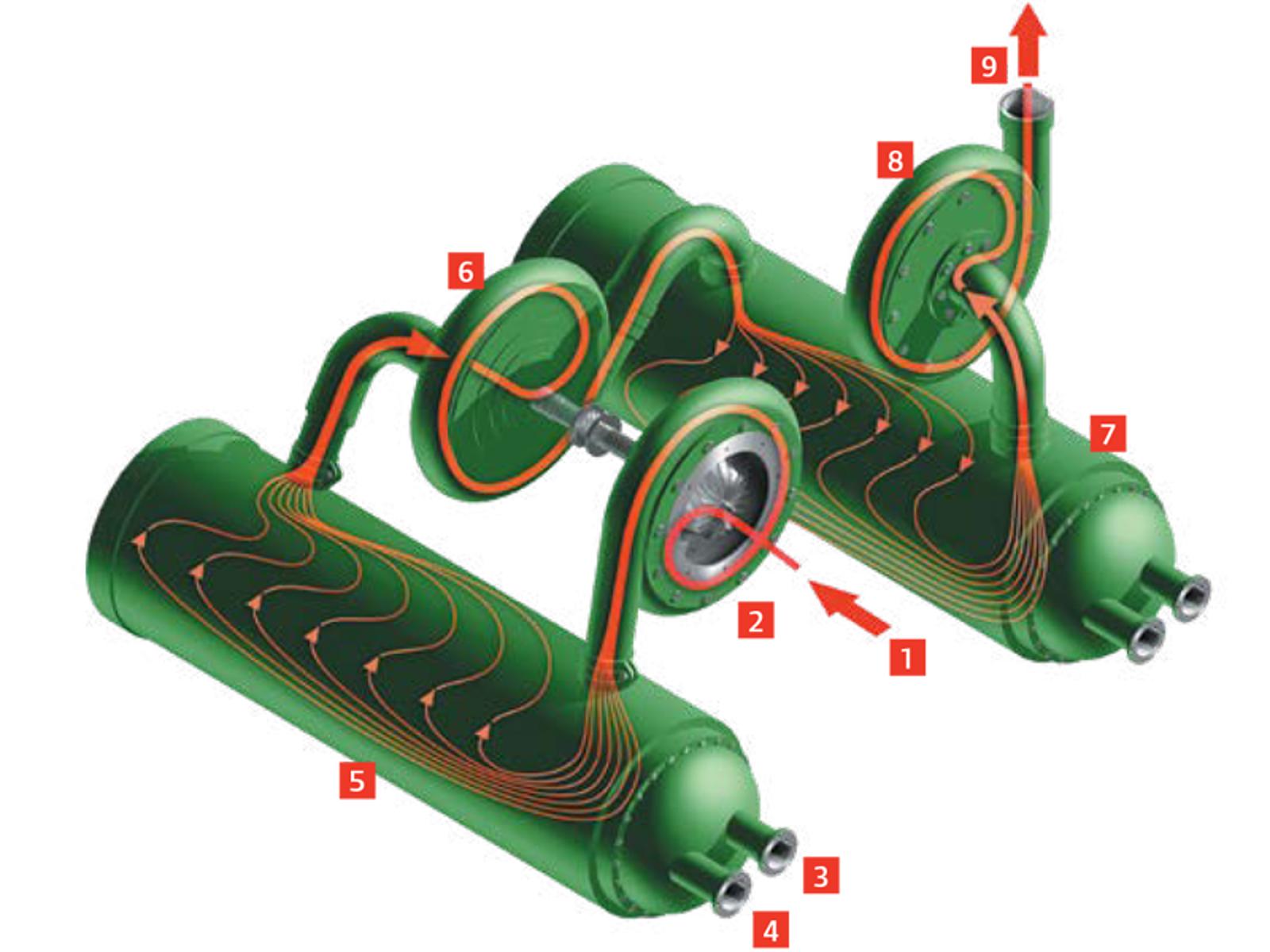

Diagrama del caudal de aire

01: Entrada del compresor

02: Voluta del compresor de primera etapa

03: Refrigerante en

04: Refrigerante fuera

05: Intercooler de primera etapa

06: Voluta del compresor de segunda etapa

07: Intercooler de segunda etapa

08: Voluta del compresor de tercera etapa

09: Descarga del compresor

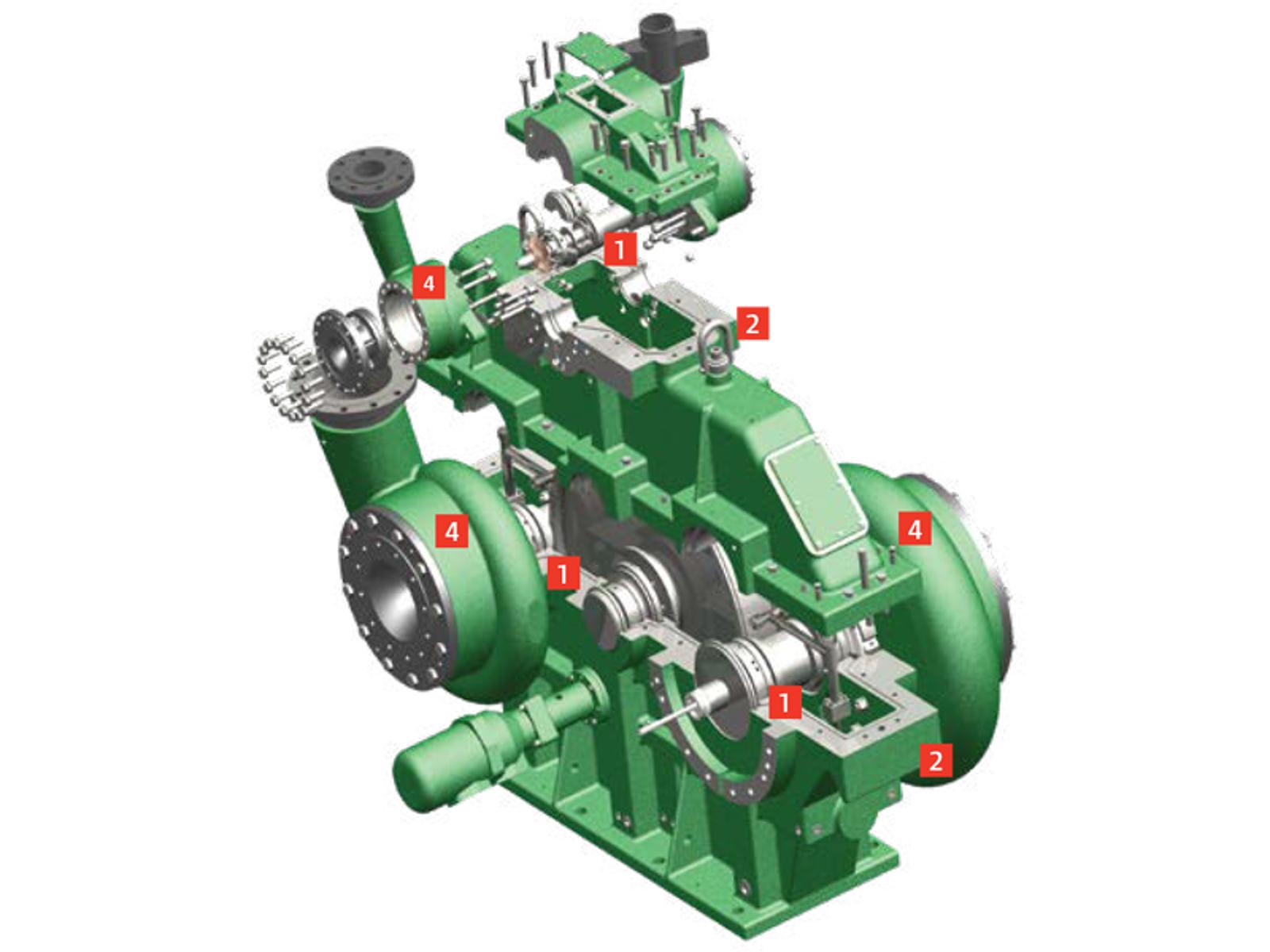

Vista transversal de un típico compresor de gas de proceso de tres rotores

Uno, dos o tres rotores, hasta seis etapas por caja de cambios
Línea(s) dividida(s) horizontal(es) para facilitar el acceso a las piezas
Diseños de juntas de ingeniería
Las espirales y entradas conformes a NACE pueden fabricarse en acero o acero inoxidable según los requisitos del proyecto

ISO 8573-1 Clase 0
Instituto Americano del Petróleo (API)
ISO 9001:2008
ISO 14001:2004

Modelo	Potencia de entrada estándar	Presión de descarga	Caudal de entrada
MSG® 2/3 Compresor centrífugo de aire y gas	Hasta 4.100 kW (5.500 hp)	Hasta 100 barg (1450 psig)	4.200 a 17.000 m³/h (2.500 a 10.000 CFM)
MSG® 4/5 Compresor centrífugo de aire y gas	Hasta 4.850 kW (6.500 hp)	Hasta 100 barg (1450 psig)	12.000 a 30.000 m³/h (7.000 a 17.700 CFM)
MSG® 8/9 Compresor centrífugo de aire y gas	Hasta 7.640 kW (10.000 hp)	Hasta 100 barg (1450 psig)	28.000 a 60.000 m³/h (16.500 a 35.500 CFM)
MSG® 12/14/16 Compresor centrífugo de aire y gas	Hasta 11.185 kW (15.000 hp)	Hasta 100 barg (1450 psig)	51.000 a 100.000 m³/h (30.000 a 59.000 CFM)
MSG® 18 Compresor centrífugo de aire y gas	Hasta 14.900 kW (20.000 hp)	Hasta 41 barg (600 psig)	77.000 a 135.000 m³/min (45.250 a 80.000 CFM)
MSG® 25 Compresor centrífugo de aire y gas	Hasta 16.400 kW (22.000 hp)	Hasta 41 barg (600 psig)	85.000 a 230.000 m³/h (50.000 a 135.000 CFM)

Somos capaces de comprender las necesidades y requisitos específicos del cliente, lo que nos permite acompañarle en cada paso de su proyecto. Podemos diseñar rápidamente la solución personalizada más eficaz, para su total tranquilidad.

Con nuestras principales instalaciones de fabricación en Wujiang (China), Buffalo (EE.UU.) y Vignate (Italia), además de puntos de venta y servicio en todo el mundo, Ingersoll Rand es una empresa global con el compromiso de satisfacer sus necesidades con una tecnología de compresores centrífugos excepcional, superando al mismo tiempo sus expectativas con un servicio y una asistencia inigualables.

Los compresores centrífugos MSG® pueden personalizarse completamente para satisfacer sus necesidades específicas de multiproceso. Algunos ejemplos de aplicaciones, principalmente en la industria de separación de aire, donde los compresores MSG® se han utilizado eficazmente para múltiples procesos:

Compresor de aire principal / Compresor de aire de refuerzo (MAC/BAC)
Compresor principal de aire / Compresor de productos de nitrógeno (MAC/GAN)
Compresor principal de aire / Compresor de reciclaje de nitrógeno (MAC/NRC)
Compresor de reciclaje de nitrógeno / Compresor de alimentación de nitrógeno
Y muchos otros

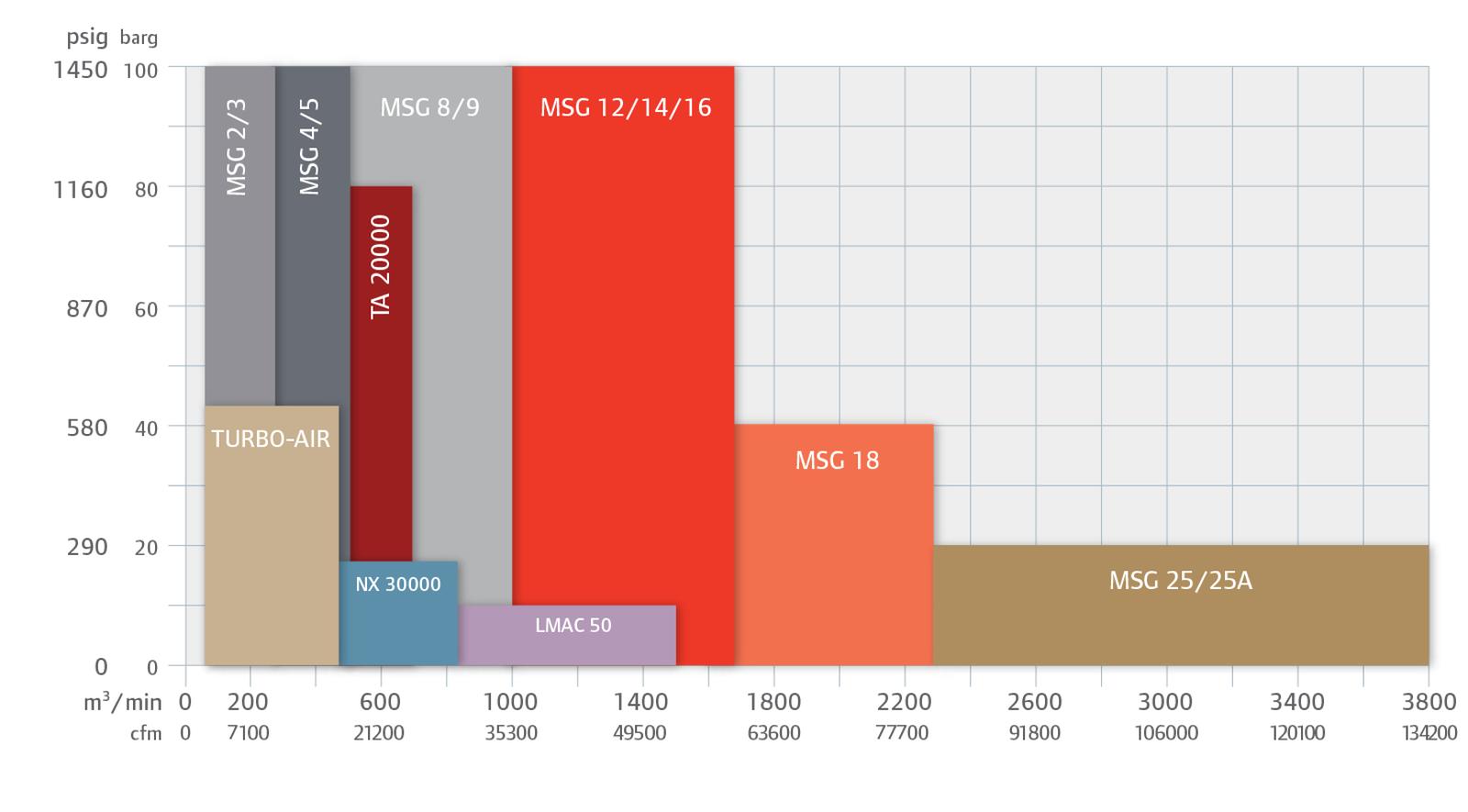

Gama de prestaciones MSG

Los compresores centrífugos MSG® de Ingersoll Rand han demostrado su eficacia en diversos sectores:

Separación del aire
Generación de energía
Captura de carbono
Química y petroquímica
Petróleo y gas
Gas natural licuado (GNL)
Biogás
Hidrógeno
Fabricación general

Ofrecemos una amplia cartera de productos centrífugos fiables que se adaptarán a su aplicación. Los compresores centrífugos MSG® de Ingersoll Rand pueden producir aire comprimido para los requisitos más exigentes. Estas son algunas de las aplicaciones más comunes:

Aplicaciones de los compresores de aire centrífugos MSG

Gases industriales (compresores de aire principales y reforzadores)
Aire para procesos
Aire para instrumentos
Sopladores de hollín
Aire de planta grande
Aire de descoque
Transporte neumático
Procesos múltiples (por ejemplo, aire y nitrógeno)

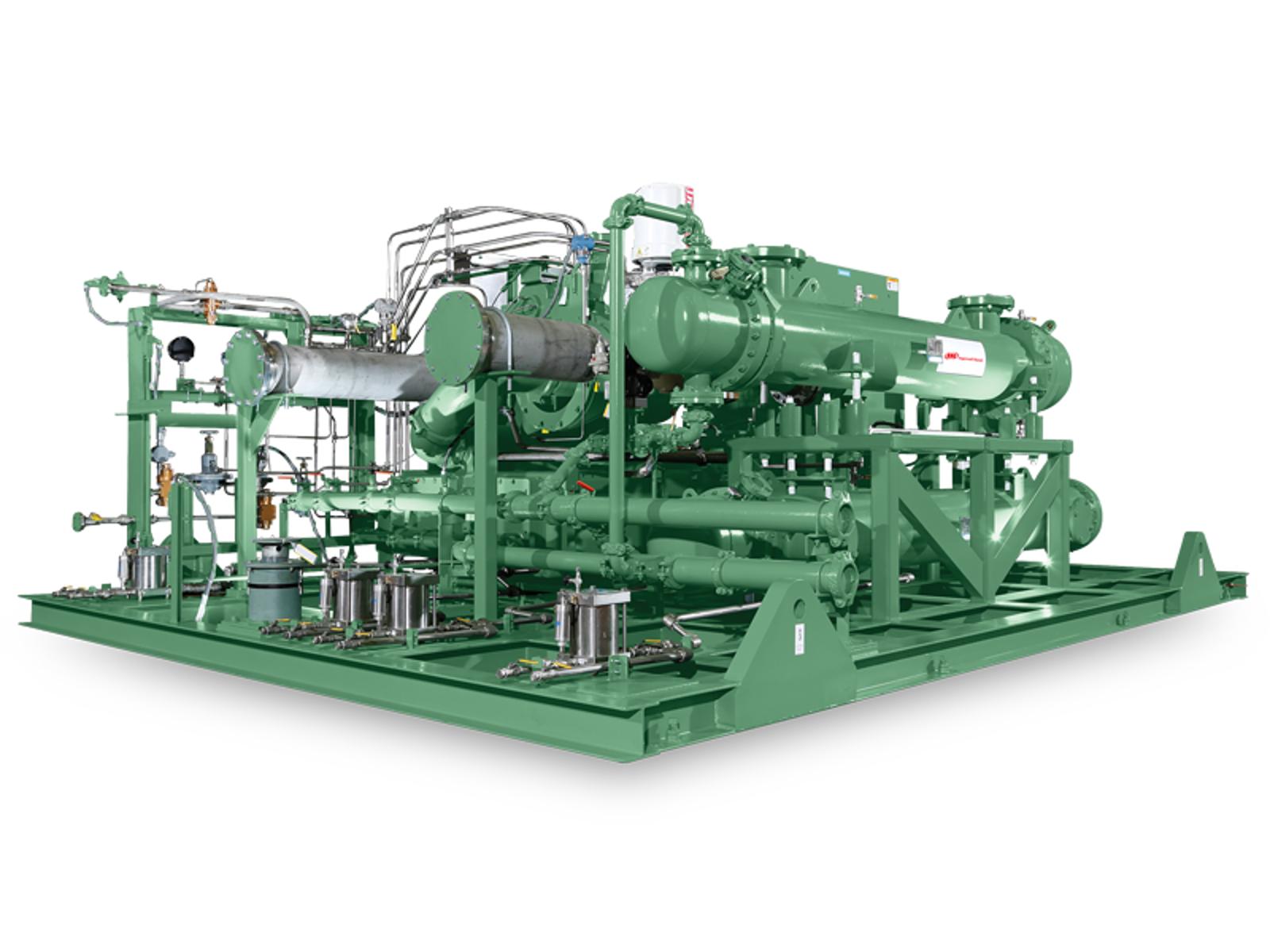

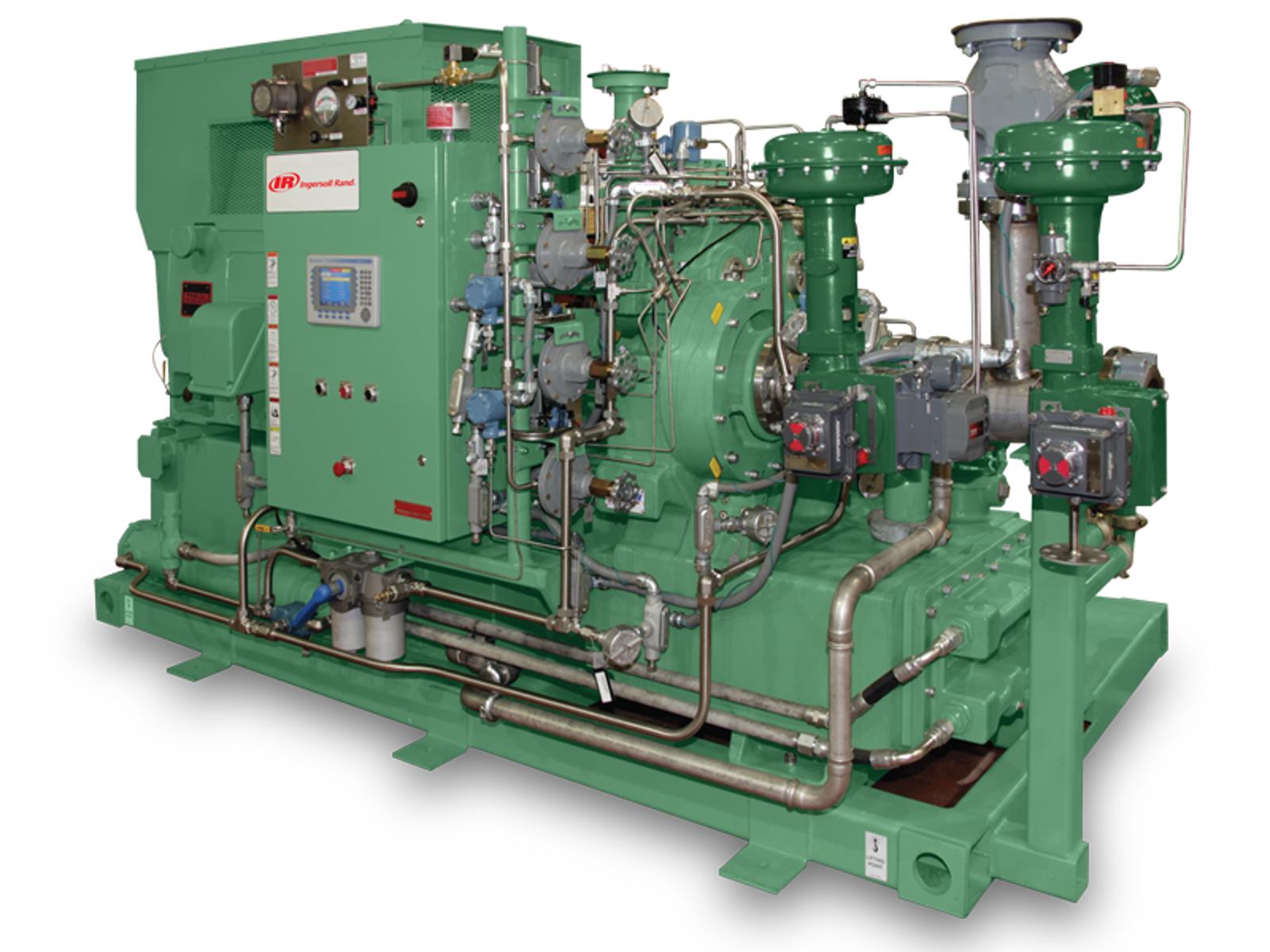

Compresores de gas centrífugos MSG® Aplicaciones

Refuerzo del gas combustible
Recogida de gas natural
Gas refrigerante
Monóxido de carbono
CO2 (húmedo o seco)
Gases de combustión
SynGas
Reciclar gas
Gas de vertedero

Característica	MSG® COMPRESORES CENTRÍFUGOS	OTROS COMPRESORES
BAJO MANTENIMIENTO	Los elementos de compresión no requieren reemplazo periódico Caja de engranajes dividida horizontalmente accesible para inspección rápida Paquetes de intercooler y aftercooler extraíbles para limpieza sencilla Los elementos filtrantes de aceite y gas de sellado se reemplazan fácilmente en línea	Requieren mantenimiento regular, como reemplazo de anillos de pistón, empaques y placas de válvula, o reemplazo periódico de extremos de aire Resultan en altos costos operativos y tiempos significativos de inactividad de la máquina
GAS LIBRE DE ACEITE	Gas 100% libre de aceite Previene la contaminación del sistema No hay costosa eliminación de condensado cargado de aceite Elimina el gasto y mantenimiento de filtros separadores de aceite en la descarga	Se deben instalar filtros de aceite en la descarga Posibilidad de arrastre de aceite que puede contaminar el proceso La afirmación “libre de aceite” depende de un suministro continuo de gas de sellado
FIABILIDAD	Los compresores centrífugos tienen un MTBF líder en la industria del 99,7% Diseño conservador de engranajes de alta calidad y elementos de compresión de acero inoxidable Diseño de cojinetes de piñón de larga duración Altamente resistentes a eventos de surge	Los elementos de compresión en contacto están sujetos a desgaste Vida útil limitada de los elementos rotativos Componentes de desgaste diseñados para generar ingresos postventa Requieren costosos sistemas de control de surge para evitar daños en sellos y cojinetes
CONTROL ÓPTIMO	Control de álabes guía de entrada y bypass para entrega constante de gas Operación automática y control preciso para la mayoría de condiciones de funcionamiento Suite de control MAESTRO de última generación Sistemas de control PLC disponibles	Controles de frecuencia variable costosos pueden ser necesarios para ajustar la capacidad Descarga de cilindros para control de flujo escalonado puede resultar en control de proceso complicado
HUELLA DE INSTALACIÓN COMPACTA	Bastidor monobloque o módulos flexibles Instalación sencilla sin requisitos especiales de cimentación Menor espacio en el suelo, fácil acceso a componentes Flexibilidad en los puntos de conexión en sitio Compresión dinámica sin pulsaciones Prácticamente libre de vibraciones	Requieren caja de engranajes externa adicional para entrada de transmisión Uso de grandes amortiguadores de pulsaciones para reducir fluctuaciones de presión Múltiples cilindros requieren más espacio para instalación Requieren cimentaciones grandes y profundas para soportar peso y fuerzas desequilibradas Se deben tomar precauciones para evitar la transmisión de vibraciones a otros equipos

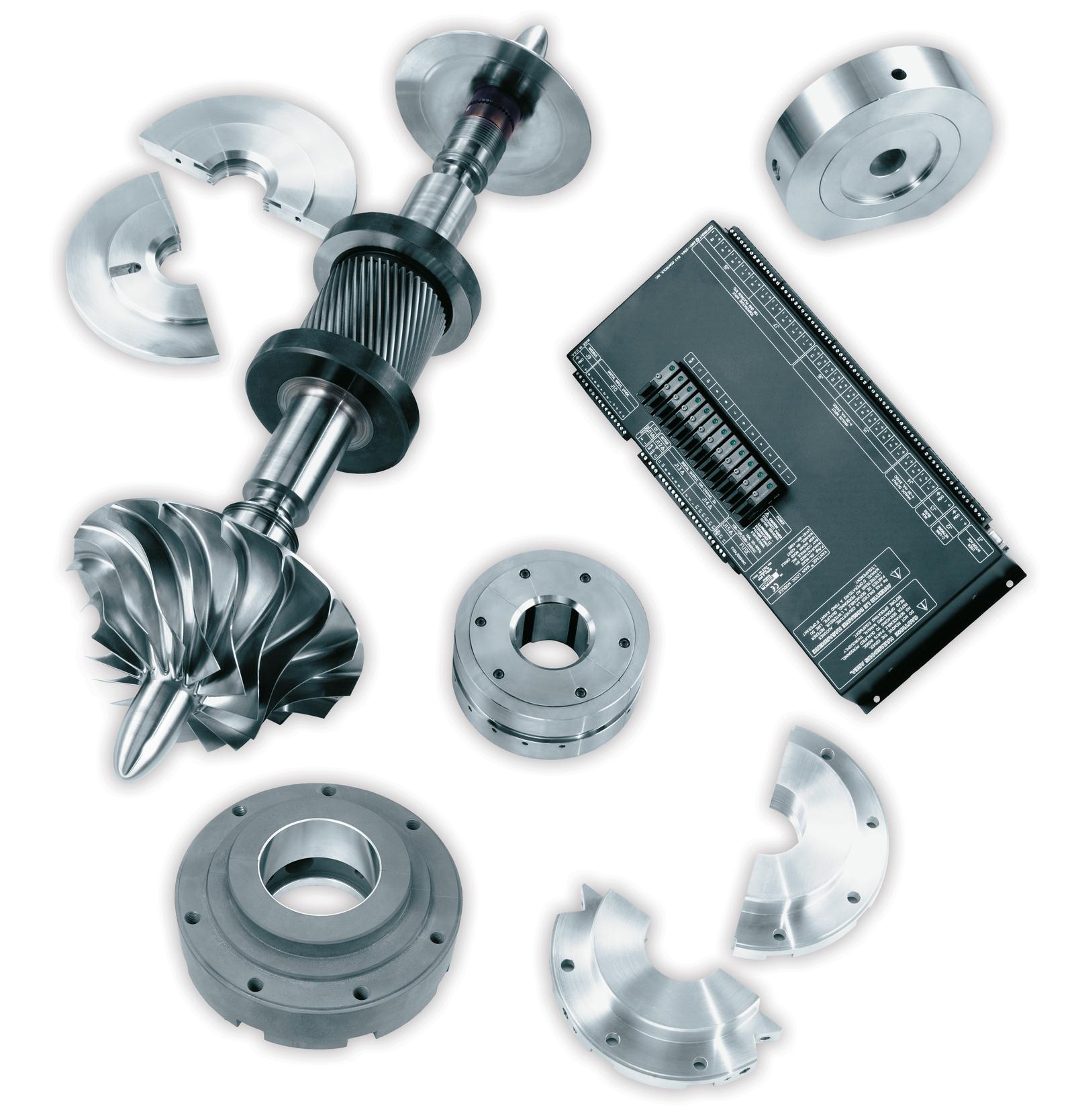

Repuestos originales
