Compressori centrifughi per aria e gas MSG® ingegnerizzati

I compressori per aria e gas MSG® (Multi-Stage Geared) di Ingersoll Rand sono realizzati con competenza per aumentare la produttività, ridurre i costi operativi e semplificare la manutenzione nell'ambiente di produzione. Ogni compressore MSG® è progettato su misura per soddisfare le esigenze specifiche della vostra applicazione, garantendo prestazioni eccezionali anche nelle condizioni più difficili. Con un'ampia gamma di configurazioni che offrono portate da 4.200 a 230.000 m³/h (da 2.500 a 135.000 CFM), questi compressori sono progettati per allinearsi con precisione ai requisiti di processo. Scoprite la combinazione ideale di efficienza e affidabilità con i compressori di aria e gas MSG® di Ingersoll Rand.

Senza olio:

100% senza olio secondo la certificazione ISO 8573-1
Previene la contaminazione del sistema
Nessun costoso smaltimento di rifiuti associato al condensato carico di petrolio
Elimina le spese e la manutenzione dei filtri di separazione dell'olio allo scarico.

Design efficiente: I componenti aerodinamici altamente efficienti si combinano con le basse perdite meccaniche e l'IGV a risparmio energetico per fornire una potenza specifica fino al 5% superiore rispetto ai modelli della concorrenza.

Affidabilità robusta: Design affidabile e leader del settore con cuscinetti a pignone diviso collaudati nel tempo, ingranaggi AGMA 13, un robusto sistema di gestione della spinta ed elementi di compressione in acciaio inossidabile.

Controllo intuitivo: I controllori MAESTRO includono un server web e una porta USB, possono monitorare e controllare più unità e si integrano con i sistemi host in loco per ottimizzare le prestazioni.

Flessibilità operativa: Con un range di turndown che di solito supera il 30%, i compressori MSG® possono essere utilizzati in una più ampia varietà di scenari di domanda, senza la necessità di scaricarsi o spegnersi durante i periodi di bassa richiesta di aria compressa. La paletta di aspirazione standard

Meno tempi di inattività: I nostri compressori sono progettati per semplificare l'installazione e la manutenzione, grazie a una scatola ingranaggi divisa orizzontalmente e a fasci di raffreddamento pulibili in loco.

Basso costo totale di gestione: L'energia necessaria per alimentare un sistema di aria compressa è il costo maggiore associato a un compressore. Per questo motivo è importante considerare il costo totale del ciclo di vita del funzionamento del compressore, compresi l'investimento iniziale, il consumo energetico e i costi di manutenzione.

Basso costo del ciclo di vita operativo del compressore:

Eccellenti efficienze a pieno carico, a carico parziale e a vuoto
Basso costo di manutenzione
Maggiore operatività grazie a un design ad alta affidabilità
Nel processo di compressione non ci sono parti che scivolano o sfregano e che possono causare usura e perdita di efficienza

Facilità di funzionamento e manutenzione

I compressori MSG® sono facili da usare e progettati per essere semplici:

Elementi di compressione durevoli: Non è necessario sostituirli periodicamente
Design accessibile: scatola ingranaggi divisa orizzontalmente per ispezioni rapide
Facile da pulire: fasci di intercooler e aftercooler rimovibili

Semplicità di installazione

L'installazione è semplificata per garantire efficienza e convenienza:

Design integrato: compressore, sistema di lubrificazione, intercooler, accoppiamento, tubazioni, ecc. possono essere montati su una base comune
Non sono necessarie fondazioni speciali: processo di configurazione semplificato
Layout compatto: requisiti di spazio ridotti
Punti di connessione flessibili: adattabile alle esigenze specifiche del sito
Funzionamento senza pulsazioni: la compressione dinamica elimina la necessità di apparecchiature di smorzamento

I compressori centrifughi MSG® sono progettati per l'eccellenza:

Le configurazioni includono uno, due o tre rotori con un massimo di sei stadi per ogni riduttore
Riduttore diviso orizzontalmente per facilitare la manutenzione
Ingranaggi personalizzati per velocità ed efficienza ottimali
Cuscinetti a pignone inclinabile per un'elevata affidabilità
Collari di spinta standard sull'albero del pignone
Opzioni di tenuta Ingersoll Rand offre una gamma completa di disposizioni di tenuta per soddisfare le esigenze specifiche della vostra applicazione:
- Stile labirinto standard
- Stile Babbittato
- Anello in carbonio
- Singola, tandem o doppia faccia a secco
Disposizione del flusso di gas: I compressori centrifughi MSG® TURBO-AIR sono progettati con una disposizione innovativa dei componenti del flusso di gas.
Controlli personalizzati basati su PLC: I sistemi basati su PLC offrono un controllo avanzato per le confezioni con un elevato numero di ingressi/uscite (I/O), circuiti multipli di controllo del gas o applicazioni multiprocesso. Ingersoll Rand può progettare, programmare e fornire sistemi PLC di tutti i principali fornitori, completamente integrati e cablati al vostro compressore.

Schema della portata dell'aria

01: Ingresso compressore

02: Voluta del compressore di primo stadio

03: Liquido di raffreddamento in

04: Liquido di raffreddamento esaurito

05: Intercooler di primo stadio

06: Voluta del compressore di secondo stadio

07: Intercooler di secondo stadio

08: Voluta del terzo stadio del compressore

09: Scarico del compressore

Vista in sezione di un tipico compressore per gas di processo a tre rotori

Uno, due o tre rotori, fino a sei stadi per riduttore
Linea/e divisoria/e orizzontale/i per un facile accesso alle parti
Design delle guarnizioni ingegnerizzato
Le coclee e gli ingressi conformi alla normativa NACE possono essere realizzati in acciaio o in acciaio inox in base ai requisiti del progetto

ISO 8573-1 Classe 0
Istituto americano del petrolio (API)
ISO 9001:2008
ISO 14001:2004

Modello	Potenza di ingresso standard	Pressione di scarico	Portata di ingresso
MSG® 2/3 Compressore centrifugo aria & gas	Fino a 4.100 kW (5.500 CV)	Fino a 100 barg (1450 psig)	4.200 a 17.000 m³/h (2.500 a 10.000 CFM)

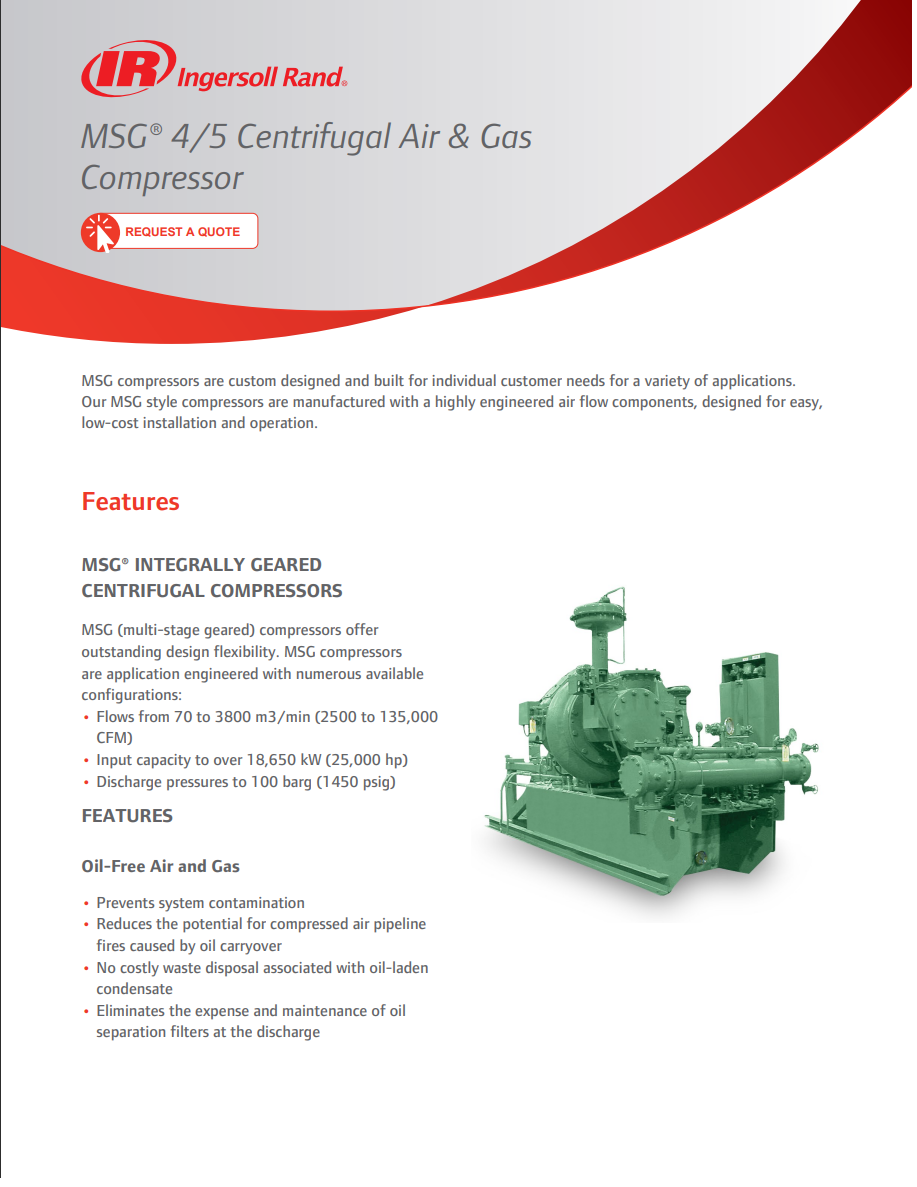

MSG® 4/5 Compressore centrifugo aria & gas	Fino a 4.850 kW (6.500 CV)	Fino a 100 barg (1450 psig)	12.000 a 30.000 m³/h (7.000 a 17.700 CFM)

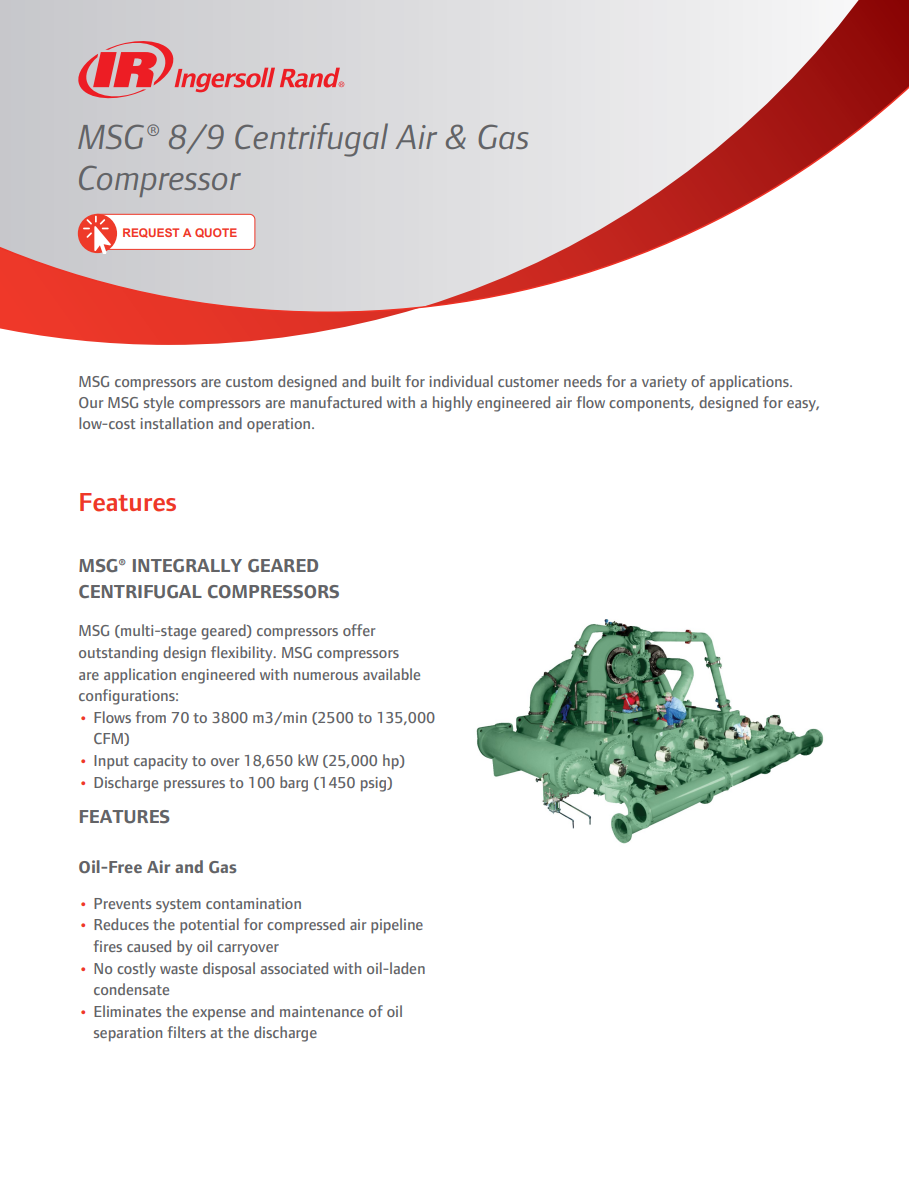

MSG® 8/9 Compressore centrifugo aria & gas	Fino a 7.640 kW (10.000 CV)	Fino a 100 barg (1450 psig)	28.000 a 60.000 m³/h (16.500 a 35.500 CFM)

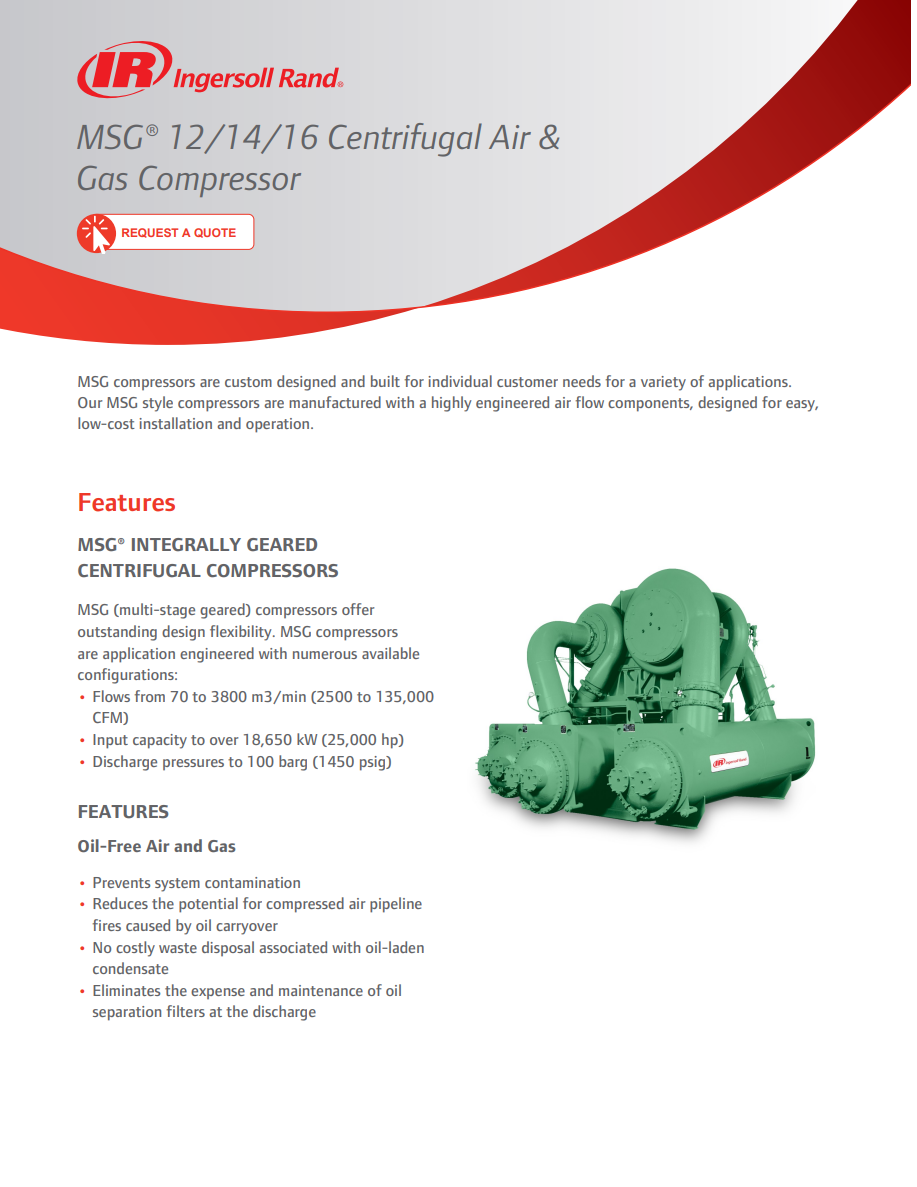

MSG® 12/14/16 Compressore centrifugo aria & gas	Fino a 11.185 kW (15.000 CV)	Fino a 100 barg (1450 psig)	51.000 a 100.000 m³/h (30.000 a 59.000 CFM)
MSG® 18 Compressore centrifugo aria & gas	Fino a 14.900 kW (20.000 CV)	Fino a 41 barg (600 psig)	77.000 a 135.000 m³/min (45.250 a 80.000 CFM)

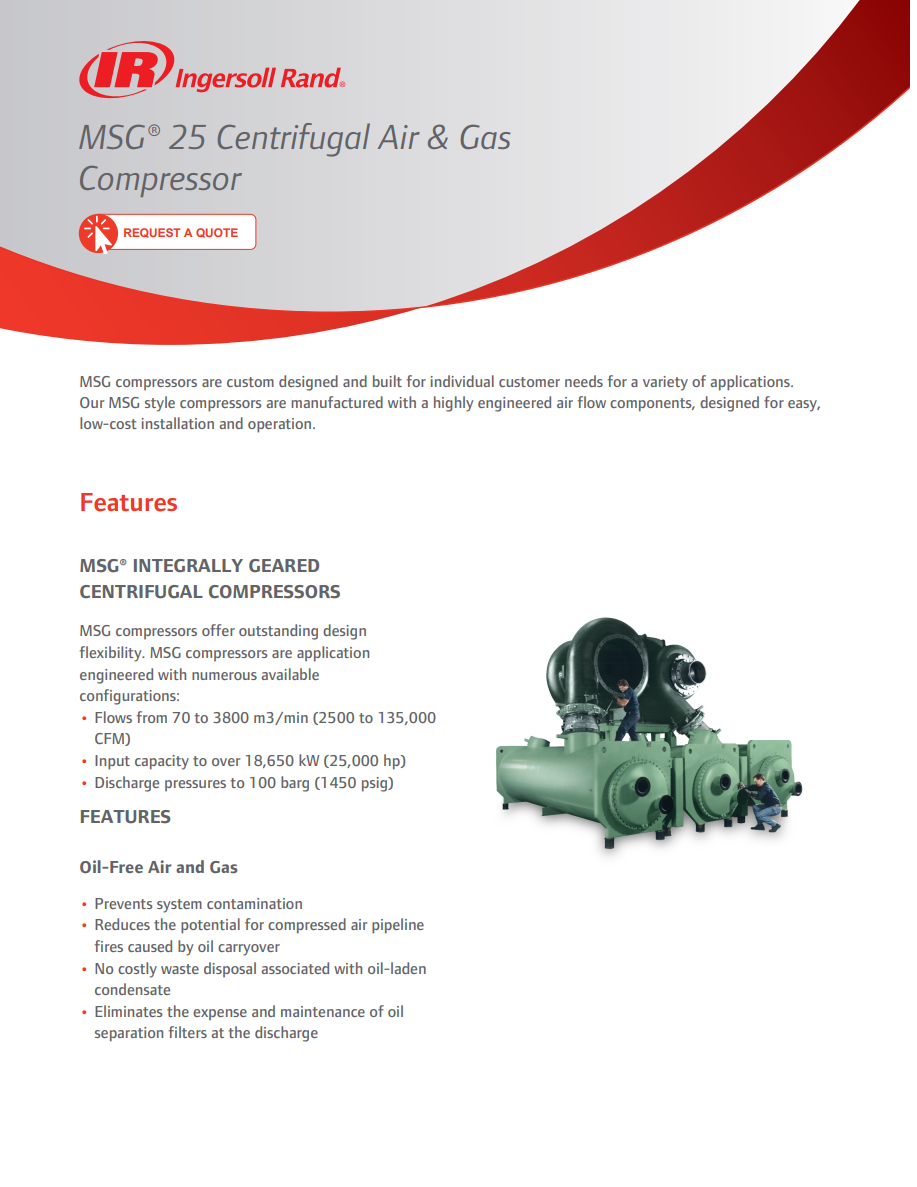

MSG® 25 Compressore centrifugo aria & gas	Fino a 16.400 kW (22.000 CV)	Fino a 41 barg (600 psig)	85.000 a 230.000 m³/h (50.000 a 135.000 CFM)

Siamo in grado di comprendere le esigenze e i requisiti specifici del cliente, permettendoci di accompagnarlo in ogni fase del suo progetto. Siamo in grado di progettare rapidamente la soluzione personalizzata più efficace, garantendovi la massima tranquillità.

Con i nostri principali stabilimenti di produzione a Wujiang (Cina), Buffalo (Stati Uniti) e Vignate (Italia), oltre a sedi di vendita e assistenza in tutto il mondo, Ingersoll Rand è un'azienda globale che si impegna a soddisfare le vostre esigenze con un'eccezionale tecnologia di compressori centrifughi e a superare le vostre aspettative con un servizio e un'assistenza ineguagliabili.

I compressori centrifughi MSG® possono essere completamente personalizzati per soddisfare le vostre specifiche esigenze multiprocesso. Alcuni esempi di applicazioni, soprattutto nel settore della separazione dell'aria, in cui i compressori MSG® sono stati utilizzati efficacemente per diversi processi:

Compressore d'aria principale / compressore d'aria ausiliaria (MAC/BAC)
Compressore d'aria principale / Compressore di azoto (MAC/GAN)
Compressore d'aria principale / Compressore di riciclo dell'azoto (MAC/NRC)
Compressore per il riciclo dell'azoto / Compressore per l'alimentazione dell'azoto
E molti altri

Gamme di prestazioni MSG

I compressori centrifughi MSG® di Ingersoll Rand sono collaudati in numerosi settori industriali:

Separazione dell'aria
Produzione di energia
Cattura del carbonio
Chimico e petrolchimico
Oil & Gas
Gas naturale liquefatto (GNL)
Biogas
Idrogeno
Produzione generica

Offriamo un ampio portafoglio di prodotti centrifughi affidabili che si adattano alle vostre applicazioni. I compressori centrifughi Ingersoll Rand MSG® sono in grado di produrre aria compressa per le esigenze più complesse. Ecco alcune delle applicazioni più comuni:

Applicazioni dei compressori d'aria centrifughi MSG

Gas industriali (compressori d'aria principali e booster)
Aria per processi produttivi
Aria strumentale
Soffiatori di fuliggine
Aria per piante grandi
Aria di decoking
Trasporto pneumatico
Processi multipli (ad es. aria e azoto)

Compressori centrifughi per gas MSG® Applicazioni

Potenziamento del gas combustibile
Raccolta di gas naturale
Gas di refrigerazione
Monossido di carbonio
CO2 (umido o secco)
Gas di scarico
SynGas
Riciclare il gas
Gas di discarica

Caratteristica	MSG® COMPRESSORI CENTRIFUGHI	ALTRI COMPRESSORI
BASSA MANUTENZIONE	Gli elementi di compressione non richiedono sostituzioni periodiche Riduttore orizzontale diviso, facilmente accessibile per ispezioni rapide Pacchi intercooler e aftercooler rimovibili per una pulizia semplice Gli elementi filtranti di olio e gas di tenuta sono facilmente sostituibili online	Richiedono manutenzione regolare, come sostituzione di fasce elastiche, guarnizioni e piastre valvole, o sostituzione periodica delle estremità aria Comportano alti costi operativi e significativi tempi di fermo macchina
GAS SENZA OLIO	Gas 100% privo di olio Previene la contaminazione del sistema Nessun costoso smaltimento di condensa contenente olio Elimina i costi e la manutenzione dei filtri separatori d’olio allo scarico	I filtri dell’olio devono essere installati allo scarico Possibile trascinamento di olio che può contaminare il processo La dichiarazione “senza olio” dipende da un’alimentazione continua di gas di tenuta
AFFIDABILITÀ	I compressori centrifughi hanno una MTBF leader del settore del 99,7% Progettazione conservativa di alta qualità e elementi di compressione in acciaio inox Progettazione di cuscinetti del pignone a lunga durata Altamente resistenti agli eventi di stallo (surge)	Gli elementi di compressione a contatto sono soggetti a usura Durata limitata degli elementi rotanti Componenti soggetti a usura progettati per generare ricavi post-vendita Richiedono costosi sistemi di controllo surge per evitare danni a guarnizioni e cuscinetti
CONTROLLO OTTIMALE	Palette guida all’ingresso e bypass per una fornitura costante di gas Funzionamento automatico e controllo preciso per la maggior parte delle condizioni operative Suite di controllo MAESTRO all’avanguardia Sistemi di controllo PLC disponibili	Costosi variatori di frequenza possono essere necessari per regolare la capacità Lo scarico dei cilindri per il controllo a gradini può comportare una regolazione complessa del processo
INGOMBRO DI INSTALLAZIONE COMPATTO	Basamento monoblocco o moduli flessibili Installazione semplice senza requisiti particolari di fondazione Superficie ridotta, accesso facile ai componenti Flessibilità nei punti di collegamento in sito Compressione dinamica priva di pulsazioni Praticamente priva di vibrazioni	Richiedono un riduttore esterno aggiuntivo per l’ingresso della trasmissione Uso di grandi smorzatori di pulsazioni per ridurre le fluttuazioni di pressione Molteplici cilindri richiedono più spazio per l’installazione Richiedono fondazioni grandi e profonde per gestire peso e forze sbilanciate Devono essere prese precauzioni per evitare la trasmissione di vibrazioni ad altre apparecchiature

Ricambi originali
Assistenza sul campo
- Installazione
- Startup
- Analisi delle vibrazioni
- Ispezioni in tempi brevi
- Bilanciamento del campo
- Allineamento del motore di azionamento
- Servizi del sistema di controllo
- Valutazione delle prestazioni
- Manutenzione preventiva
- Controlli diagnostici

Aggiornamenti per migliorare le prestazioni

Modifiche aerodinamiche
Aggiornamenti aggiuntivi
- Filtri olio Duplex
- Raffreddatori olio Duplex
- Valvole di controllo
- Fasci di raffreddamento
Pale di guida in ingresso
